ハゼ式屋根用：角ハゼ333タイプ フレーム

重ね式折板

88タイプ 150タイプ S-60タイプ 550タイプ ルーフ66タイプ

ハゼ式折板屋根

角ハゼV-1タイプ 角ハゼ333タイプ 角ハゼV-2タイプ 角ハゼ500タイプ 角ハゼ600タイプ 角ハゼ600Cタイプ ハゼV-500タイプ ハゼV-600タイプ ｽｰﾊﾟｰﾙｰﾌ66ﾀｲﾌﾟ

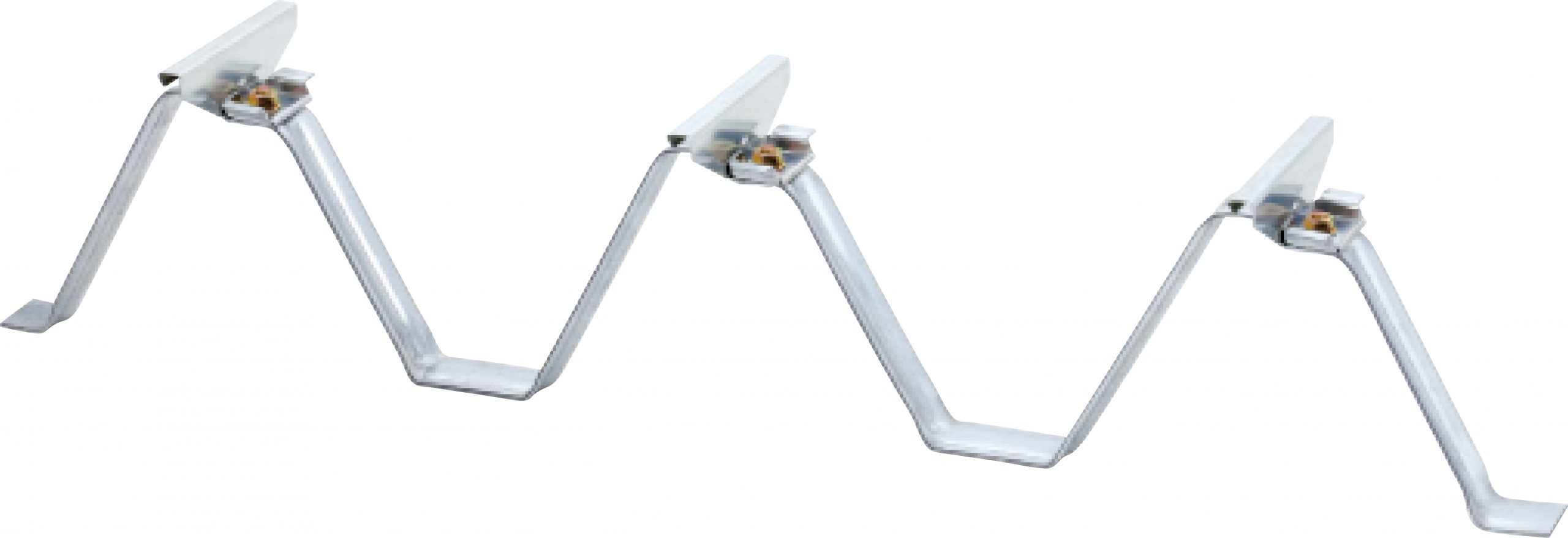

角ハゼ333タイプ タイトフレーム

　　

仕様
●本体材質：亜鉛めっき鋼板（板厚は下記コード表参照）

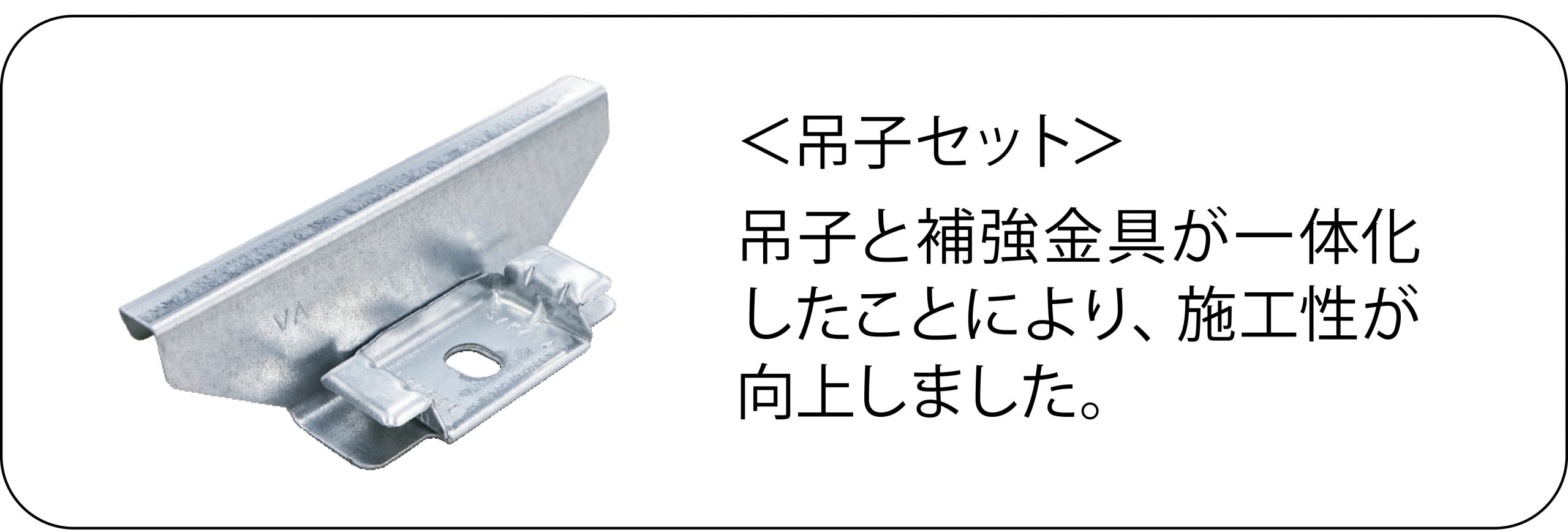

●吊子材質：亜鉛めっき鋼板・ステンレス（板厚は下記コード表参照）
●ボルト・ナット：鉄（クロメート）M10
●その他：吊子セットは別梱です。



※モバイル機器でご覧の方は表を横スクロールできます。
セット吊子タイプ本体材質本体板厚
（t）		吊子材質コード吊子板厚重量
（㎏）		入数

※要パスワード
スーパーB吊子亜鉛めっき鋼板2.5亜鉛めっき鋼板190011-10YU1.21.92019L012-019L012-0　　-
3.2亜鉛めっき鋼板190153-10YU1.22.310　　-

角ハゼ333タイプ 棟用タイトフレーム

　

仕様
●用途：切妻屋根の棟部でフレームを並列取り付けできない場合に使用します。

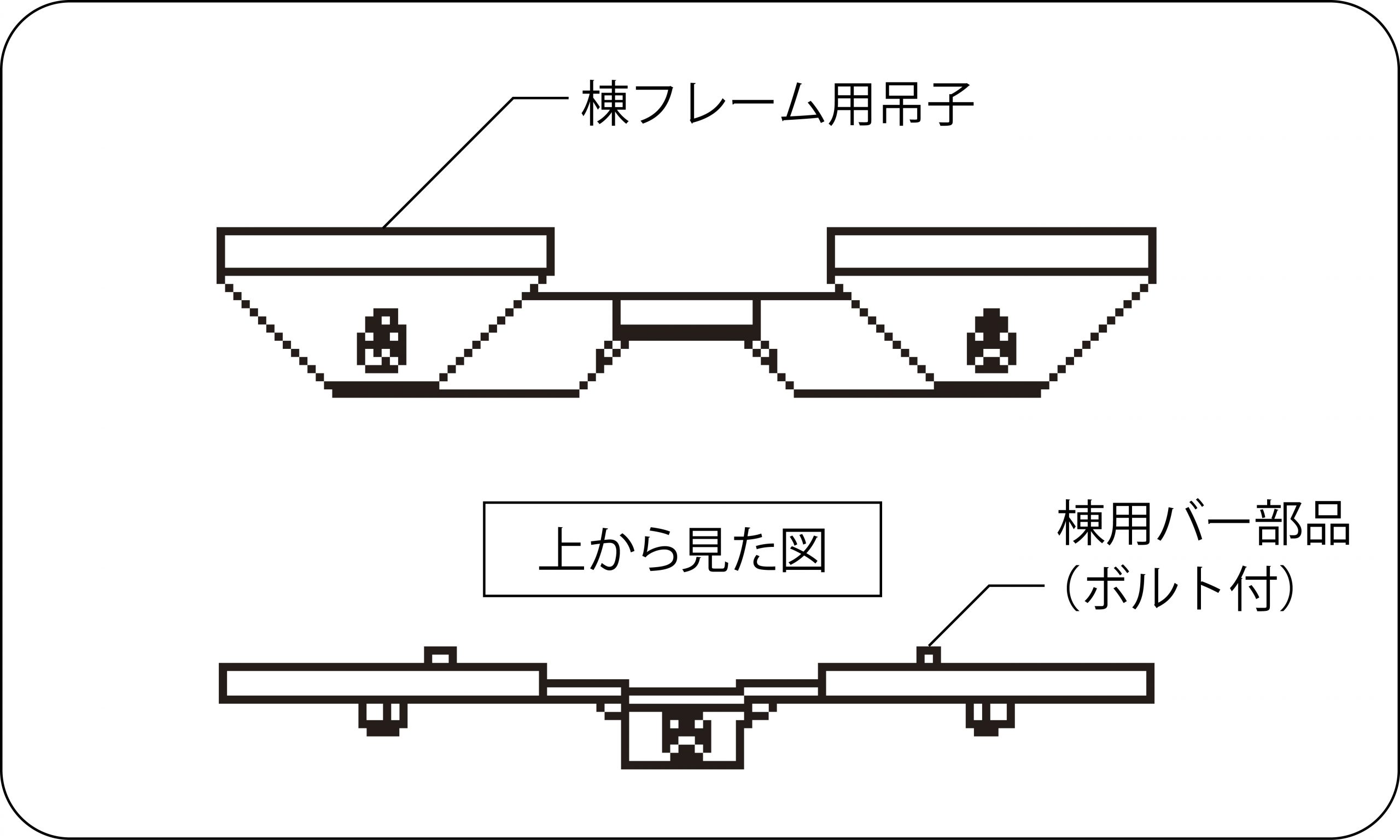

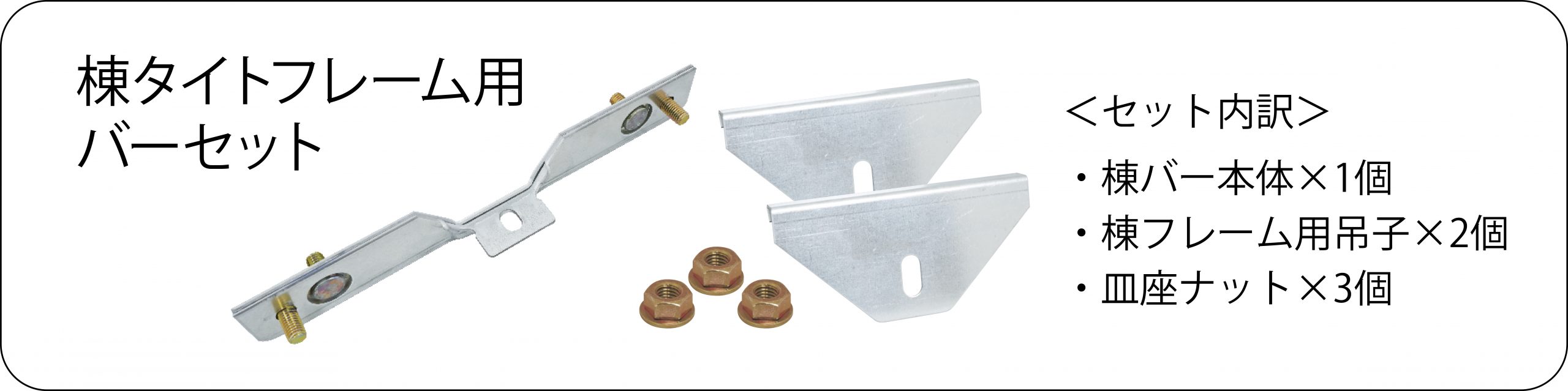

●特長：棟バー部品にボルトを両向きに付けました。これにより葺き方向が逆になる回し葺にも対応可能です。
●本体吊子材質：亜鉛めっき鋼板（板厚は下記コード表参照）
●ボルト・ナット：鉄（クロメート）M10



※モバイル機器でご覧の方は表を横スクロールできます。
セット吊子タイプ本体材質本体板厚
（t）		吊子材質コード吊子板厚重量
（㎏）		入数

※要パスワード

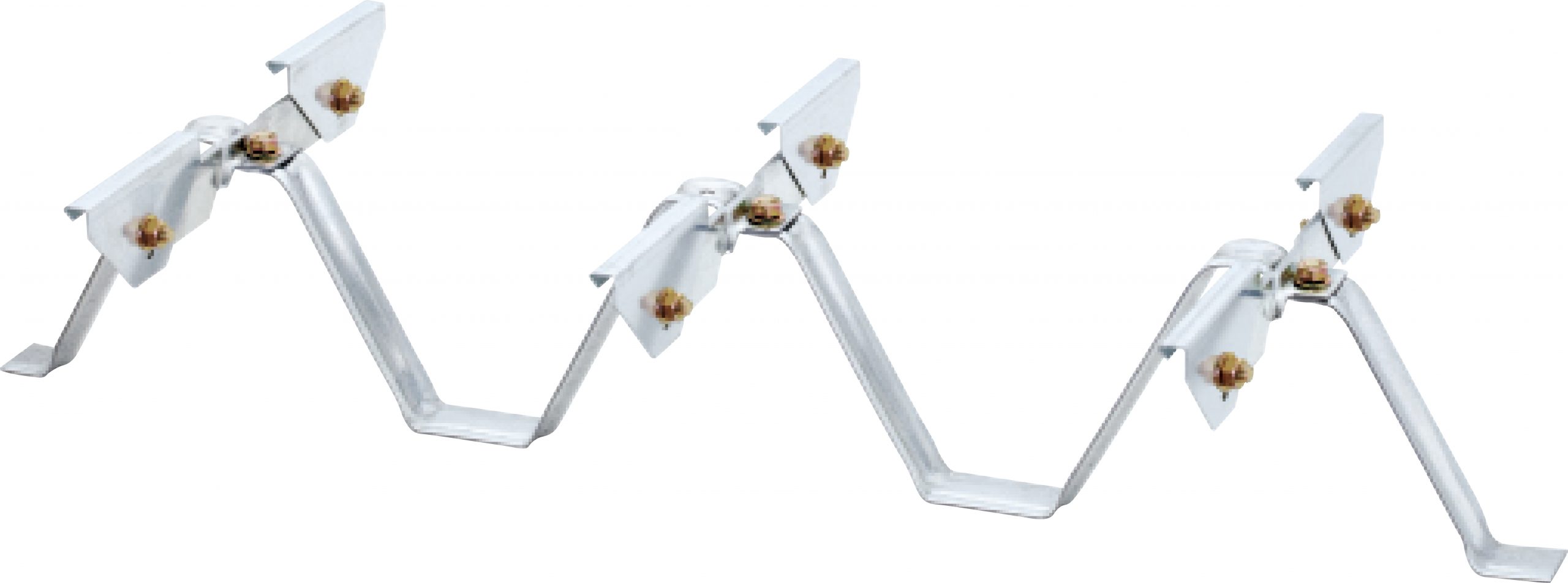

棟タイトフレーム用吊子セット付亜鉛めっき鋼板2.5亜鉛めっき鋼板190011-10YT1.23.92019L013-019L013-0　　-
3.2亜鉛めっき鋼板190153-10YT1.24.310　　-
棟バーセットのみ――亜鉛めっき鋼板-1.20.940　　-　　-　　-

角ハゼ333タイプ 妻タイトフレーム

 　　　

仕様
●用途：妻側（ケラバ・端部）専用のフレームです。
●その他：材質等は下記コード表参照



※モバイル機器でご覧の方は表を横スクロールできます。
セット吊子タイプ本体材質本体板厚
（t）		吊子材質コード吊子板厚重量
（㎏）		入数

※要パスワード

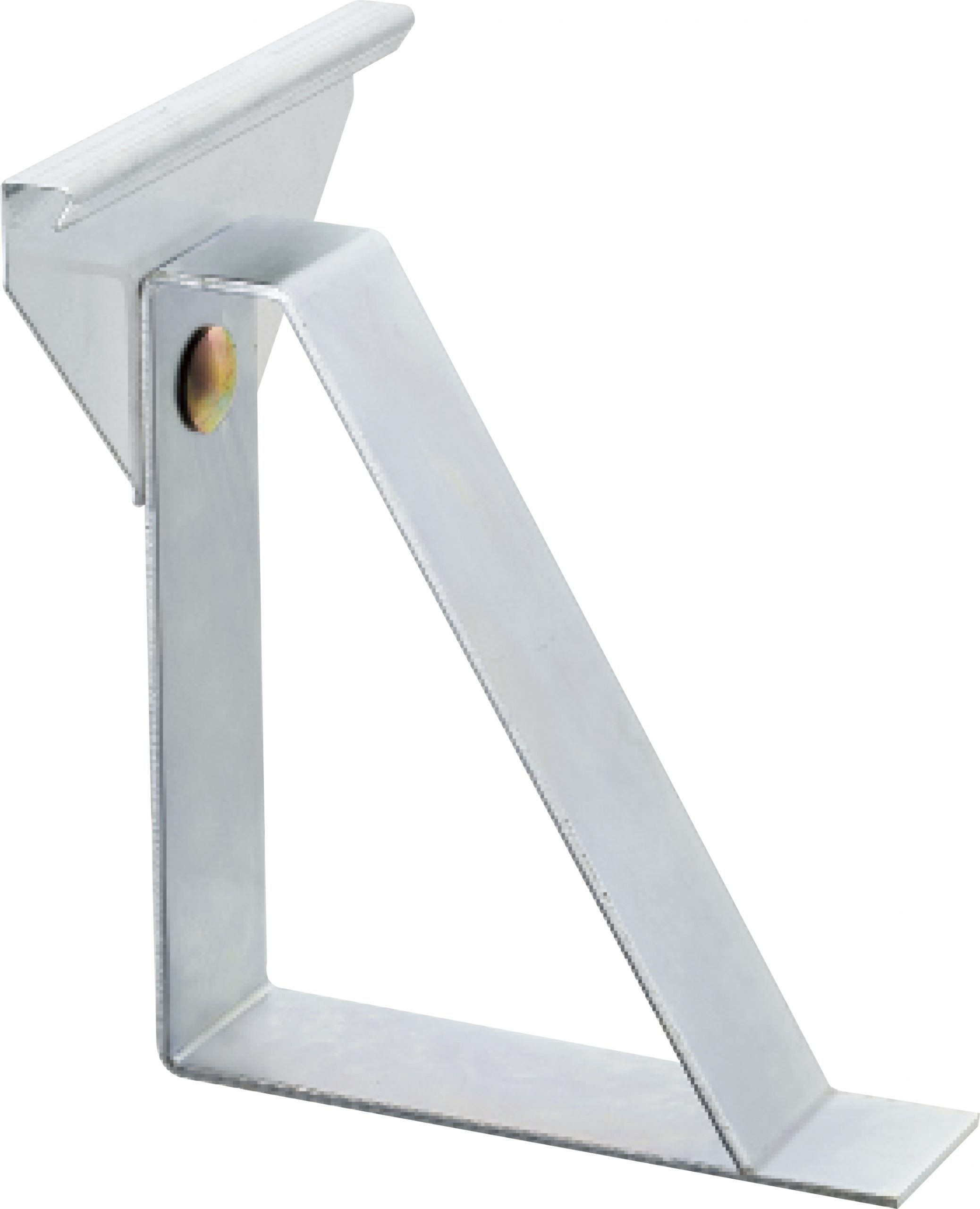

妻フレーム用吊子セット付亜鉛めっき鋼板3.2亜鉛めっき鋼板190167AYY1.20.83019L010-019L010-0　　-
吊子なし亜鉛めっき鋼板3.2―190167A―0.730　　-　　-　　-

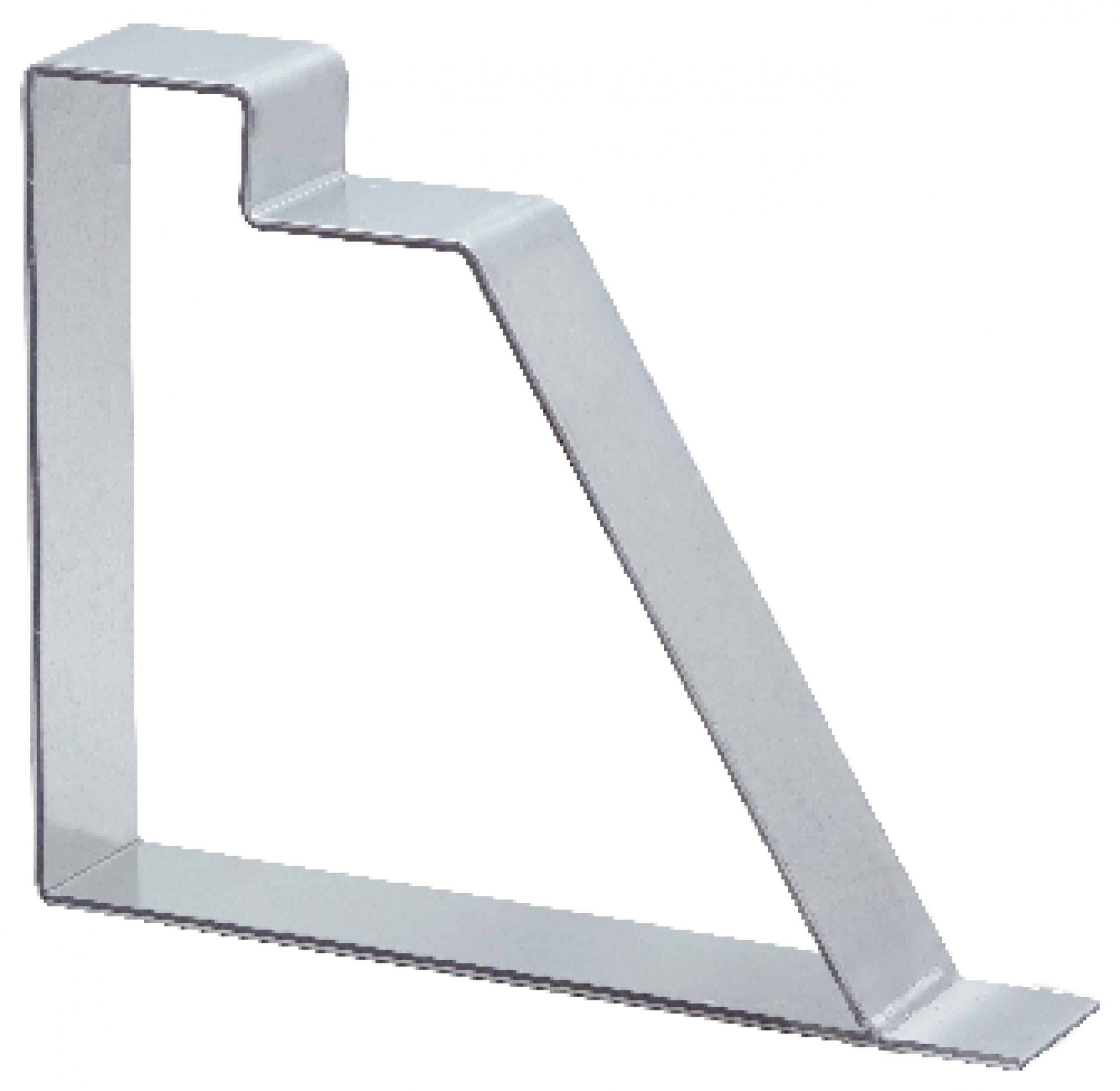

段付亜鉛めっき鋼板3.2―190600―11519M023-019M023-0　　-



角ハゼ333タイプ 単独フレーム

仕様
●用途：梁が斜め（折板斜めカット）になっている箇所に使用します。
●その他：材質等は下記コード表参照



※モバイル機器でご覧の方は表を横スクロールできます。
セット吊子タイプ本体材質本体板厚
（t）		吊子材質コード吊子板厚重量
（㎏）		入数

※要パスワード

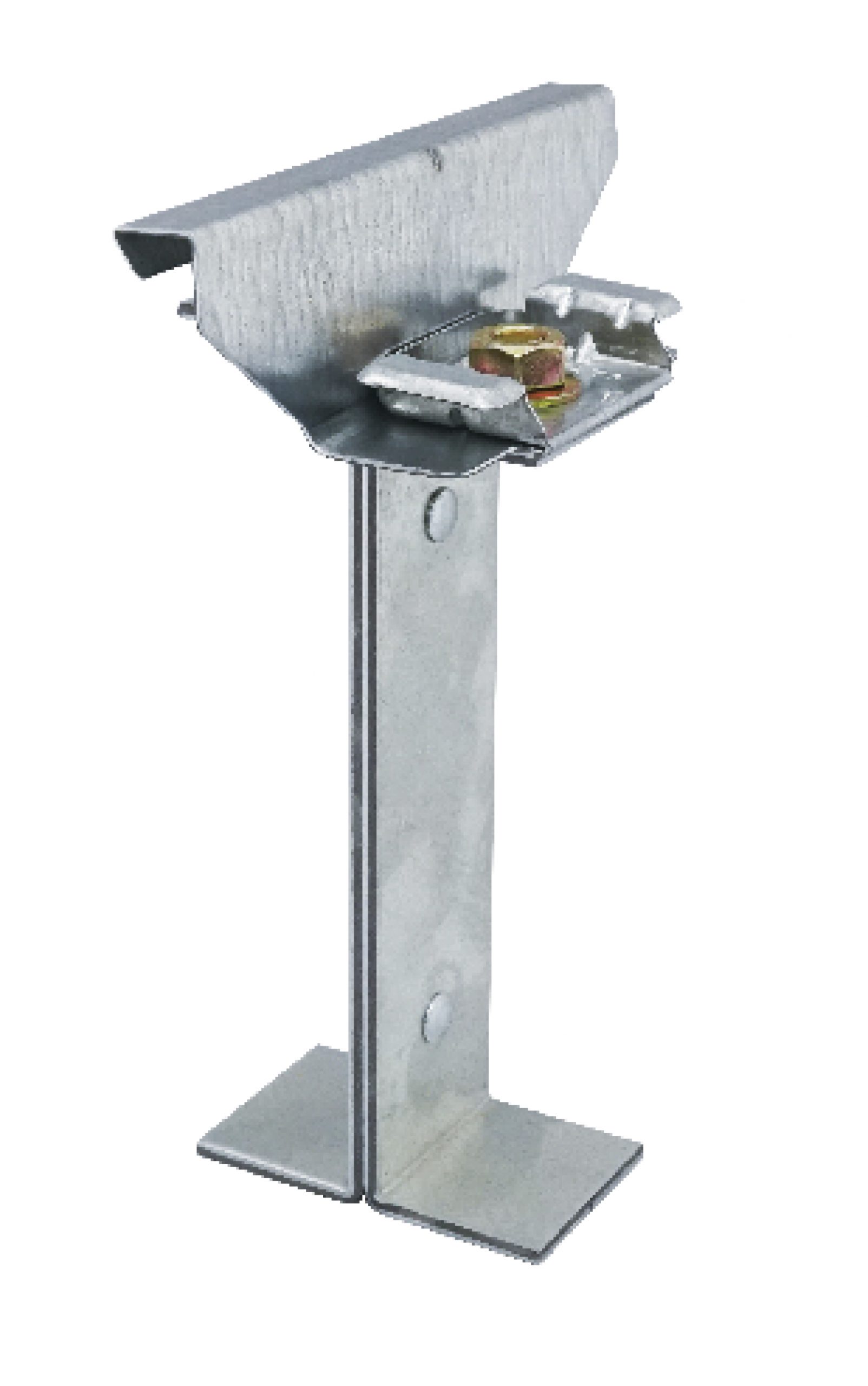

スーパーB吊子亜鉛めっき鋼板3.2亜鉛めっき鋼板190100YU1.20.84018Q011-118Q011-1　　-

角ハゼ333タイプ 補強脚

 　　　　

仕様
●用途：タイトフレームの正圧荷重強度を補強する場合に使用します。

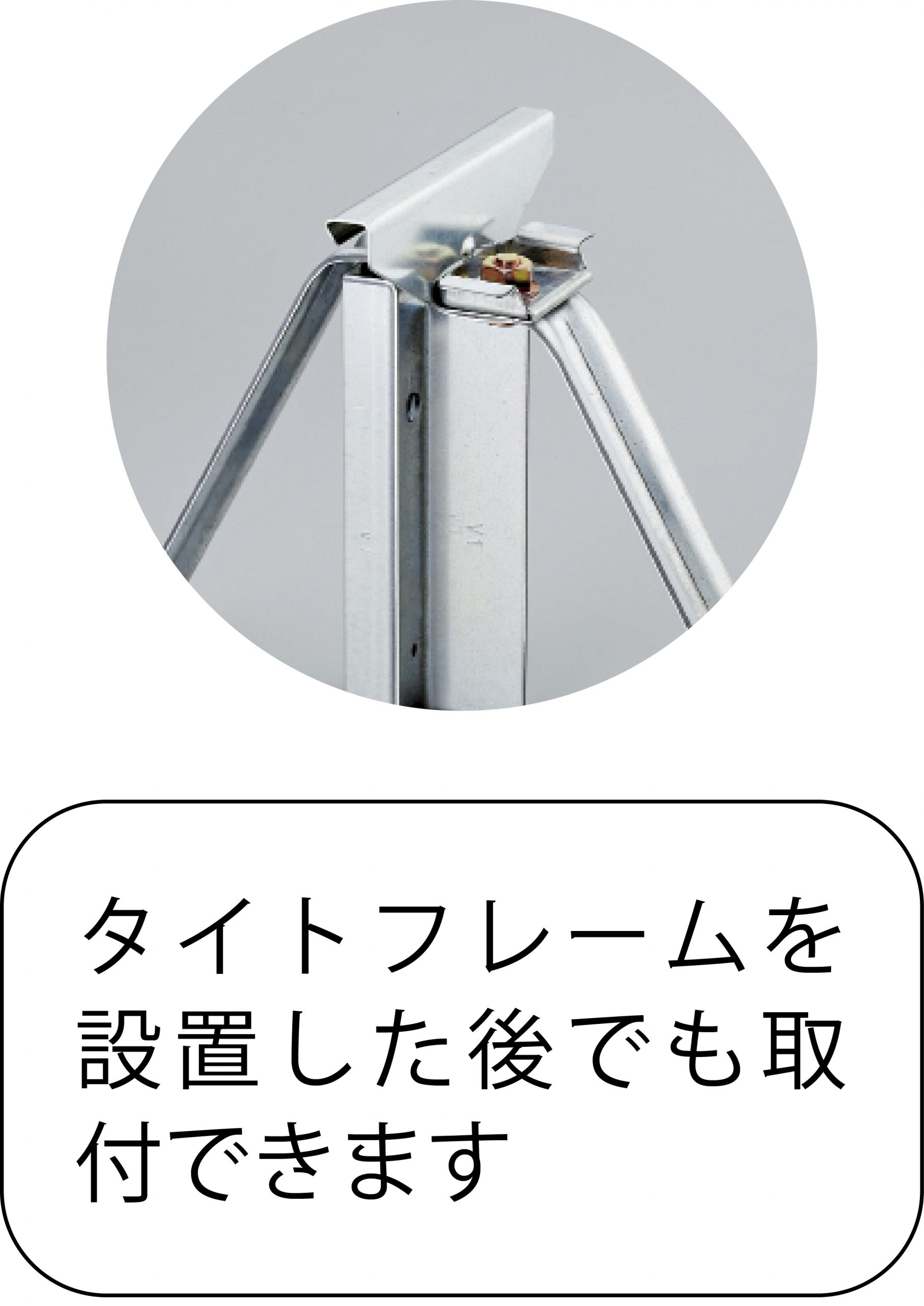

●特長：タイトフレーム溶接後にも取り付け可能です。（後付け施工に対応）
●その他：材質等は下記コード表参照



※モバイル機器でご覧の方は表を横スクロールできます。
本体材質本体板厚
（t）		コード重量
（㎏）		入数

※要パスワード

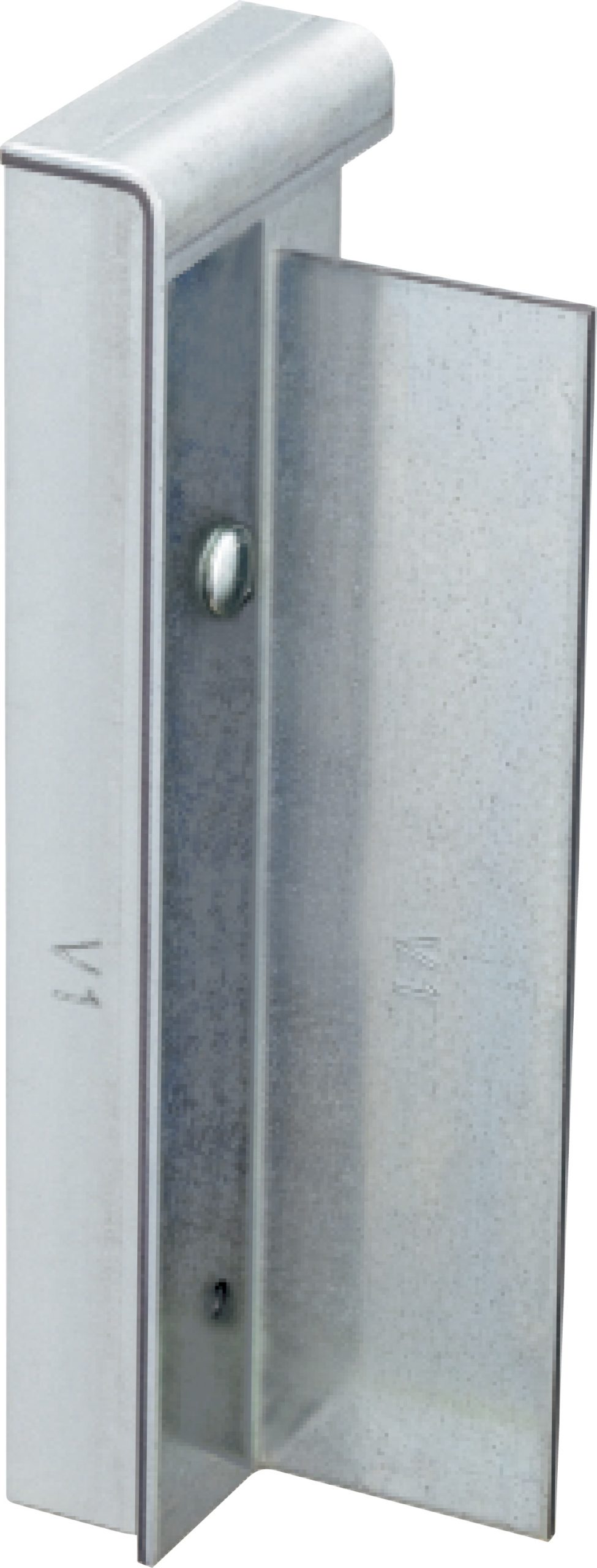

亜鉛めっき鋼板2.52000190.54006C198-206C198-2　　-
