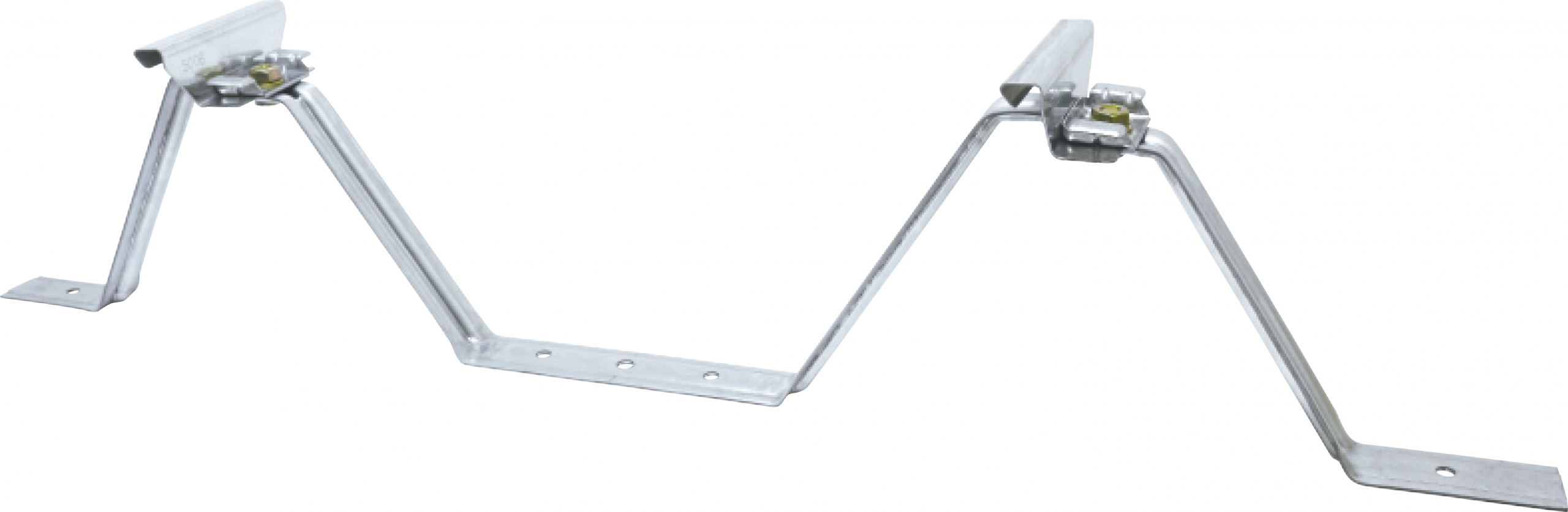

角ハゼ500タイプタイトフレーム

仕様

●本体材質：亜鉛めっき鋼板（板厚は下記コード表参照）
●吊子材質：亜鉛めっき鋼板・ステンレス（板厚は下記コード表参照）
●ボルト・ナット：鉄（クロメート）M10

※モバイル機器でご覧の方は表を横スクロールできます。

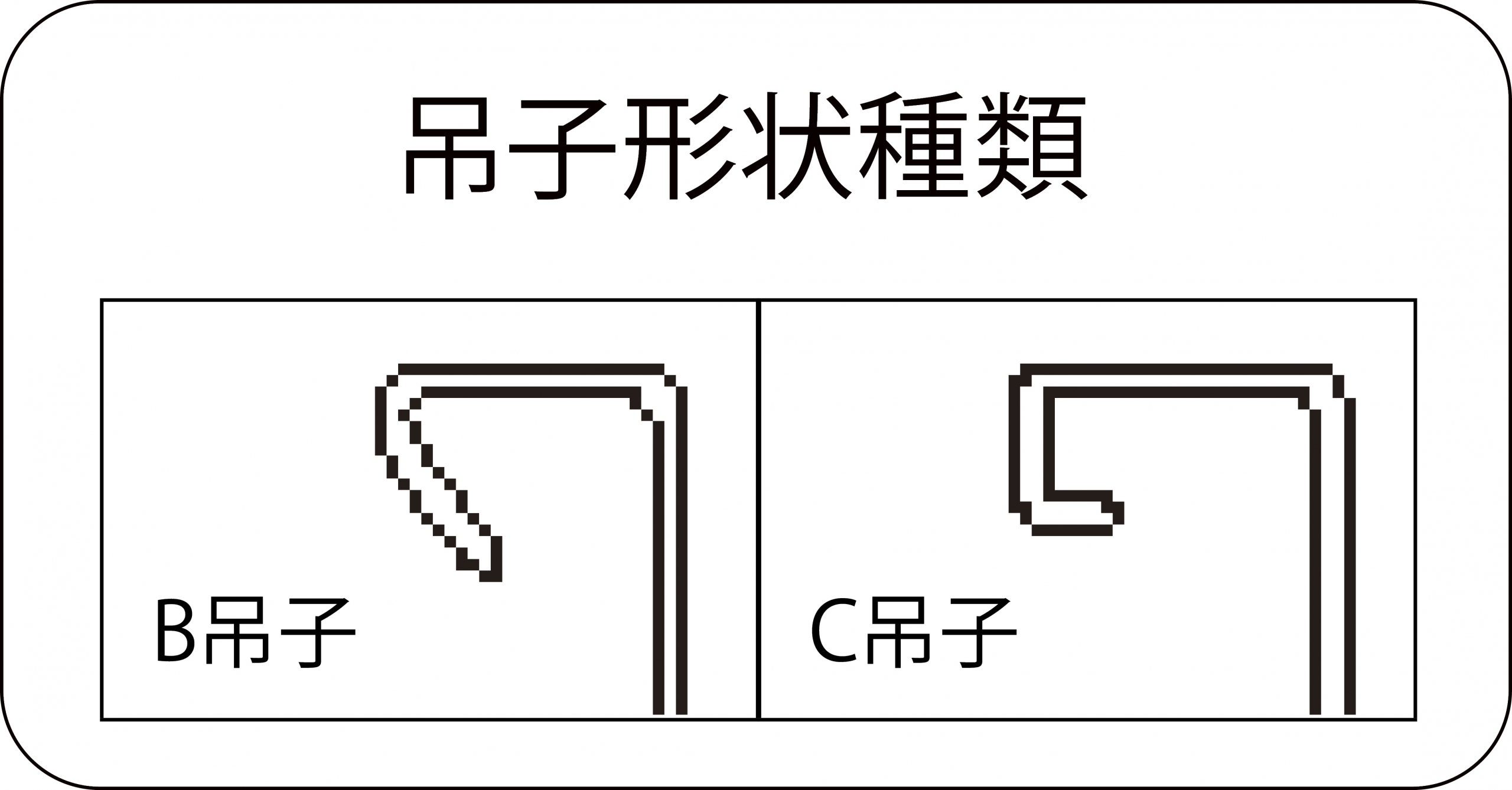

セット吊子タイプ	本体材質	本体板厚（t）	吊子材質	コード	吊子板厚	重量（㎏）	入数		※要パスワード
B吊子J130	亜鉛めっき鋼板	2.3	亜鉛めっき鋼板	180029SPHK-1	1.2	1.4	20	19U529-0	19U529-0	-
B吊子J130	亜鉛めっき鋼板	2.3	ステンレス	-	1.0	-	20	-	-	-
B吊子J150	亜鉛めっき鋼板	2.5	亜鉛めっき鋼板	180001SBT	1.2	1.9	20
B吊子J150	亜鉛めっき鋼板	2.5	ステンレス	-	1.2	-	20
スーパーB吊子セット付	亜鉛めっき鋼板	2.5	亜鉛めっき鋼板	180029SPB	1.2	1.6	20	02H042-4	02H042-4	B1343
		2.5	ステンレス	180129SPB	1.2	1.6	20	02H042-4	02H042-4	-
		3.2	亜鉛めっき鋼板	180229SPB	1.2	1.9	20	02H042-4	02H042-4	B1345
		3.2	ステンレス	-	1.2	―	20	-	-	-
スーパーC吊子セット付	亜鉛めっき鋼板	2.3	亜鉛めっき鋼板	180060SP1HK-1	1.0	1.4	20	16A009-1	16A009-1	-
		2.3	ステンレス	-	1.0	―	20	-	-	-
		2.5	亜鉛めっき鋼板	180060SP1B	1.0	1.6	20	02H043-4	02H043-4	B1344
		2.5	ステンレス	180130SP	1.0	1.6	20	02H043-4	02H043-4	-
		3.2	亜鉛めっき鋼板	180260SP1B	1.0	1.9	20	02H043-4	02H043-4	B1346
		3.2	ステンレス	-	1.0	―	20	-	-	-

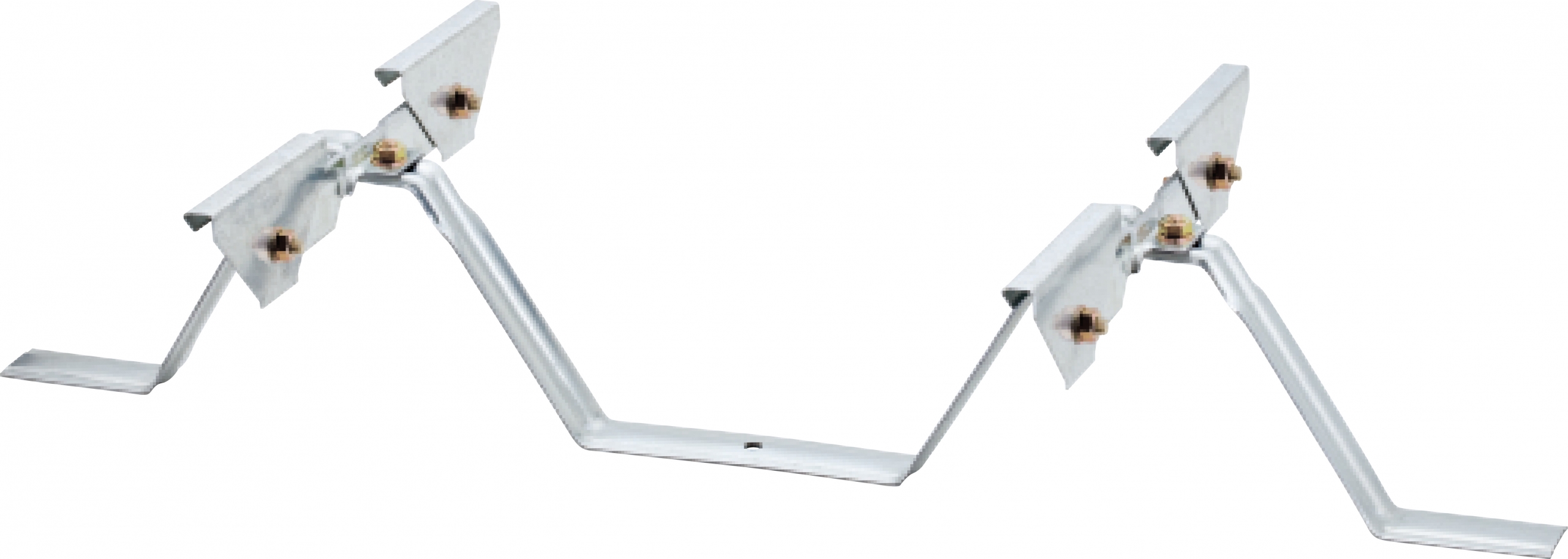

角ハゼ500タイプ棟用タイトフレーム

仕様

●用途：切妻屋根の棟部でフレームを並列取り付けできない場合に使用します。
●特長：棟バー部品にボルトを両向きに付けました。これにより葺き方向が逆になる回し葺にも対応可能です。
●本体吊子材質：亜鉛めっき鋼板（板厚は下記コード表参照）
●ボルト・ナット：鉄（クロメート）M10

※モバイル機器でご覧の方は表を横スクロールできます。

セット吊子タイプ	本体材質	本体板厚（t）	吊子材質	コード	吊子板厚	重量（㎏）	入数		※要パスワード
B吊子	亜鉛めっき鋼板	2.5	亜鉛めっき鋼板	180153S	1.2	2.9	20	02H048-3	02H048-3	-
B吊子	亜鉛めっき鋼板	3.2	亜鉛めっき鋼板	180153MB	1.2	3.2	20	02H048-3	02H048-3	-
C吊子	亜鉛めっき鋼板	2.5	亜鉛めっき鋼板	180151S	1.2	2.9	20	02H049-2	02H049-2	-
C吊子	亜鉛めっき鋼板	3.2	亜鉛めっき鋼板	180153MC	1.2	3.2	20	02H049-2	02H049-2	-

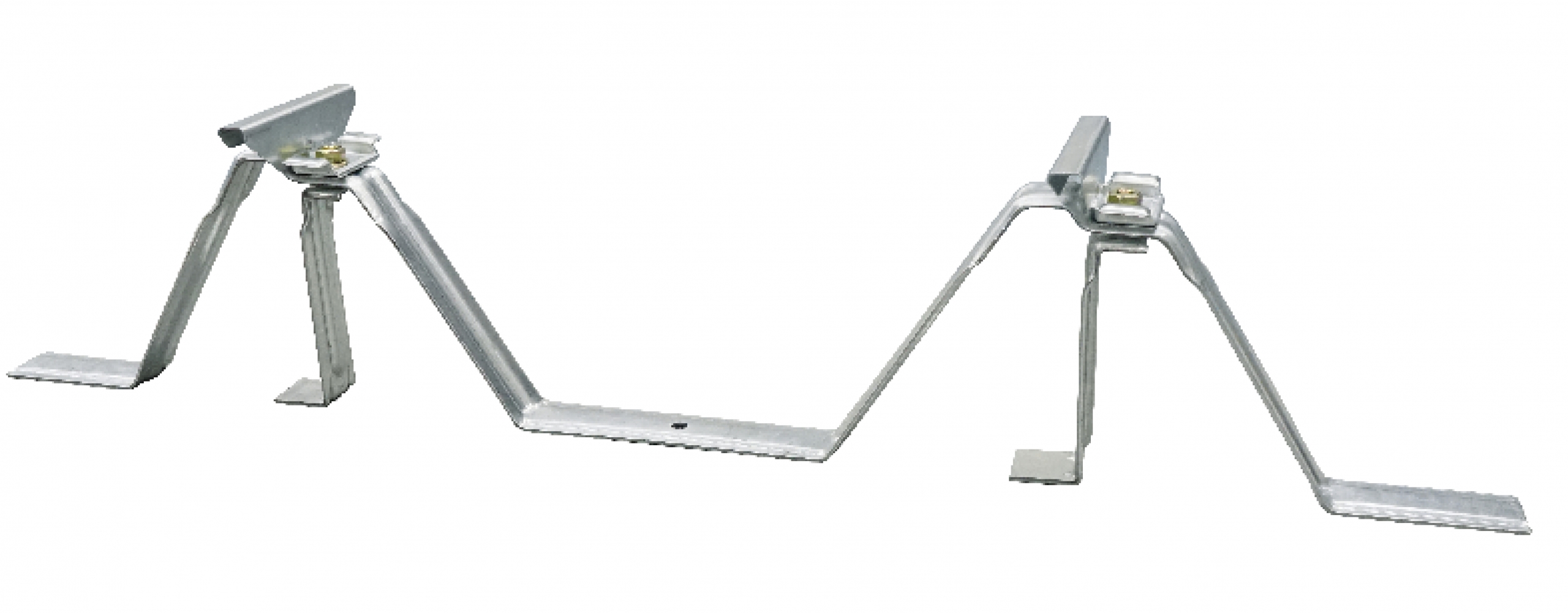

角ハゼ500タイプ補強脚付タイトフレーム

仕様

●用途：タイトフレームの正圧荷重強度を補強する場合に使用します。
●特長：補強脚をタイトフレームに組み込みました。タイトフレーム本体と補強脚を同時進行で溶接作業が可能です。

※モバイル機器でご覧の方は表を横スクロールできます。

セット吊子タイプ	本体材質	本体板厚（t）	吊子材質	コード	吊子板厚	重量（㎏）	入数		※要パスワード
B吊子J130	亜鉛めっき鋼板	2.5	亜鉛めっき鋼板	180020HBS	1.2	2.2	10	20U509-0	20U509-0	-
B吊子J150	亜鉛めっき鋼板	2.5	亜鉛めっき鋼板	180020HBT	1.2	2.4	10
スーパーB吊子付	―	―	―	180029SPBH	―	―	―	19U531-0	19U531-0	-

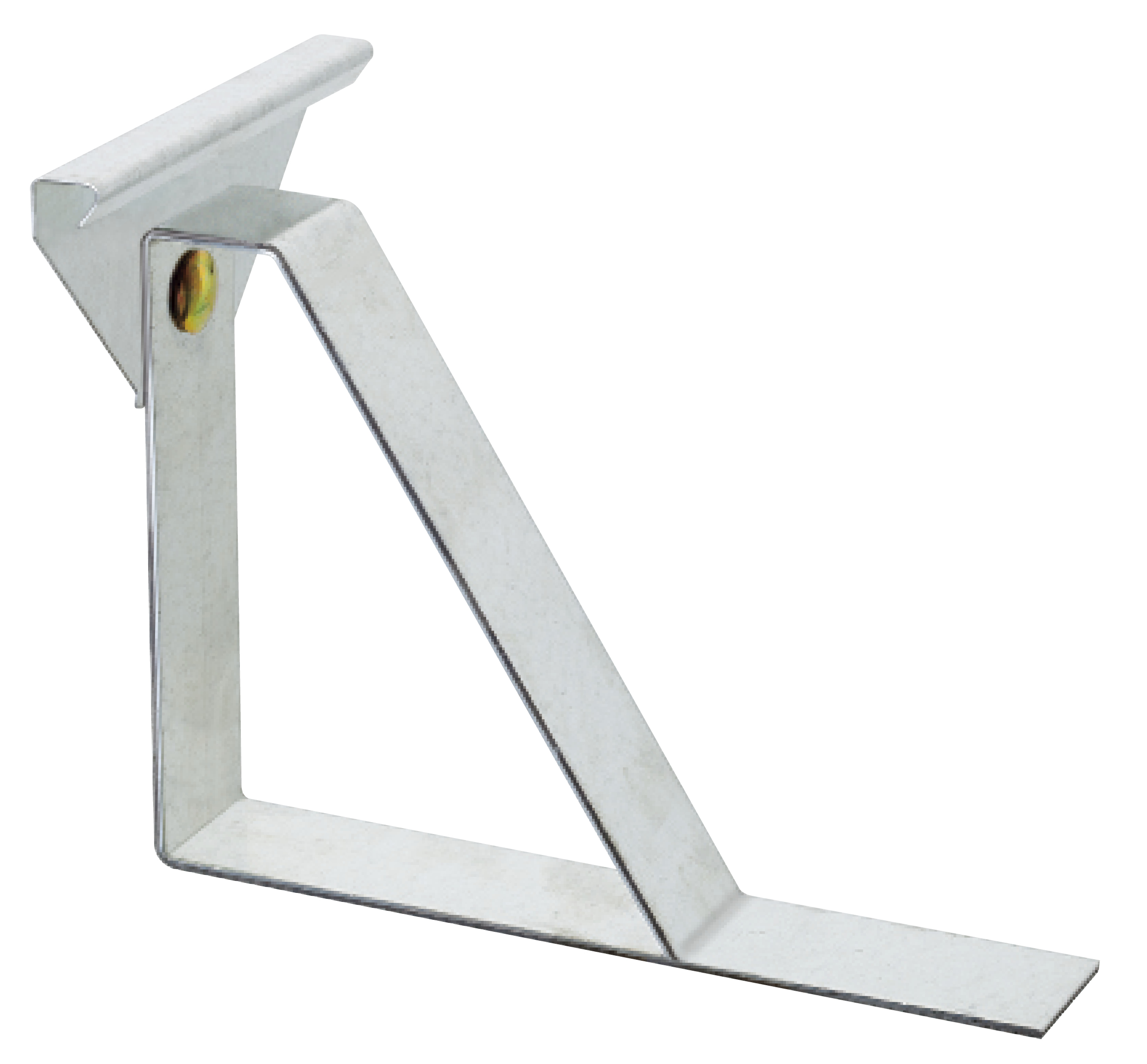

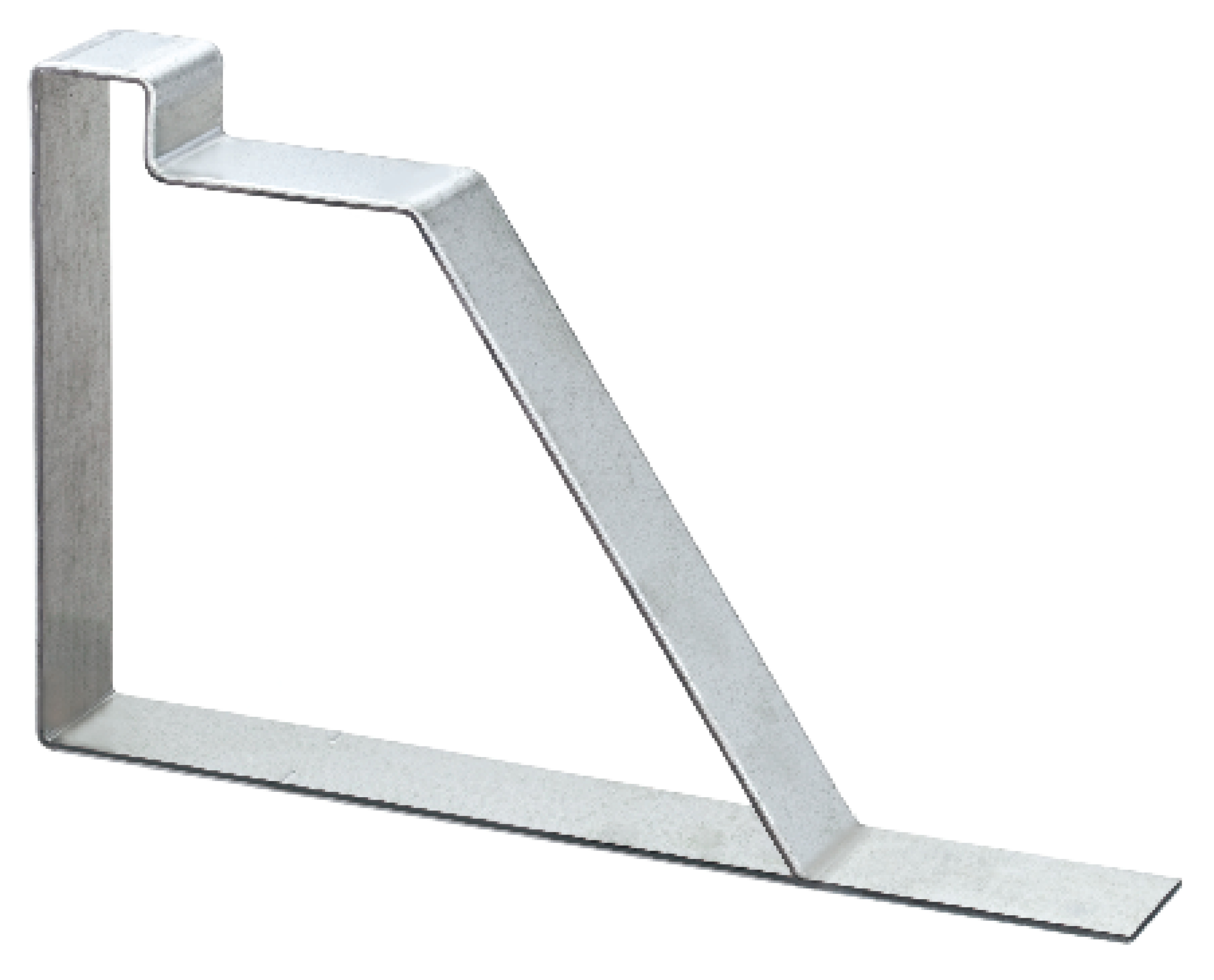

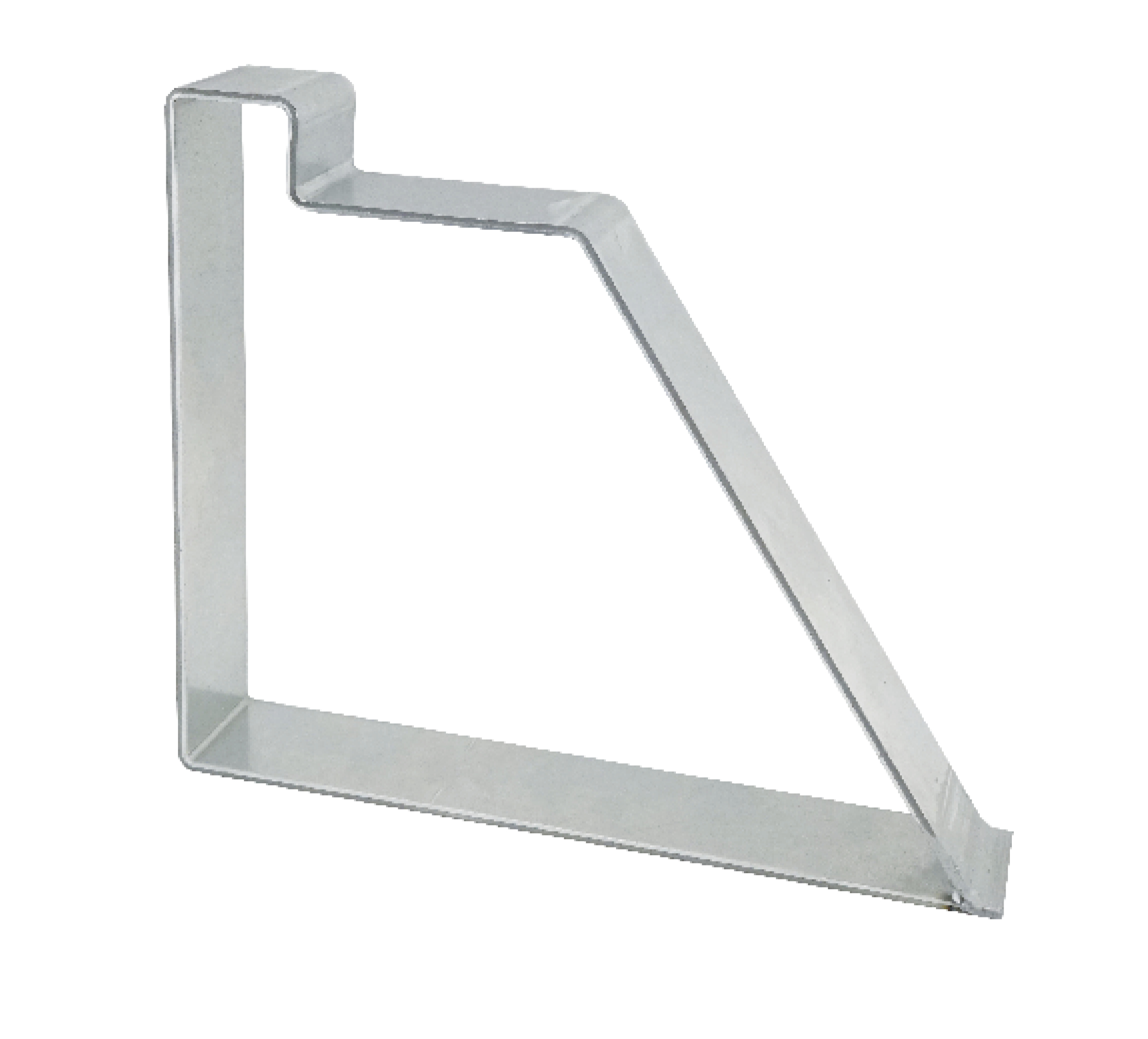

角ハゼ500タイプ妻タイトフレーム

仕様

●用途：妻側（ケラバ・端部）専用のフレームです。
●その他：材質等は下記コード表参照

※モバイル機器でご覧の方は表を横スクロールできます。

タイプ	本体材質	本体板厚（t）	吊子材質	コード	吊子板厚	重量（㎏）	入数		※要パスワード
段付	亜鉛めっき鋼板	3.2	―	180022S	―	0.7	14	01C235-3	01C235-3	-
段付（有効ピッチ250）	亜鉛めっき鋼板	3.2	―	180021P	―	0.7	14	07A034-3	07A034-3	-
段無し	亜鉛めっき鋼板	3.2	―	180034	―	0.9	20	97F072-2	97F072-2	-
段無し・B吊子付	亜鉛めっき鋼板	3.2	亜鉛めっき鋼板	180039B	1.2	0.9	25	03F064-2	03F064-2	-
段無し・C吊子付	亜鉛めっき鋼板	3.2	亜鉛めっき鋼板	180039C	1.2	0.9	25	07A071-1	07A071-1	-

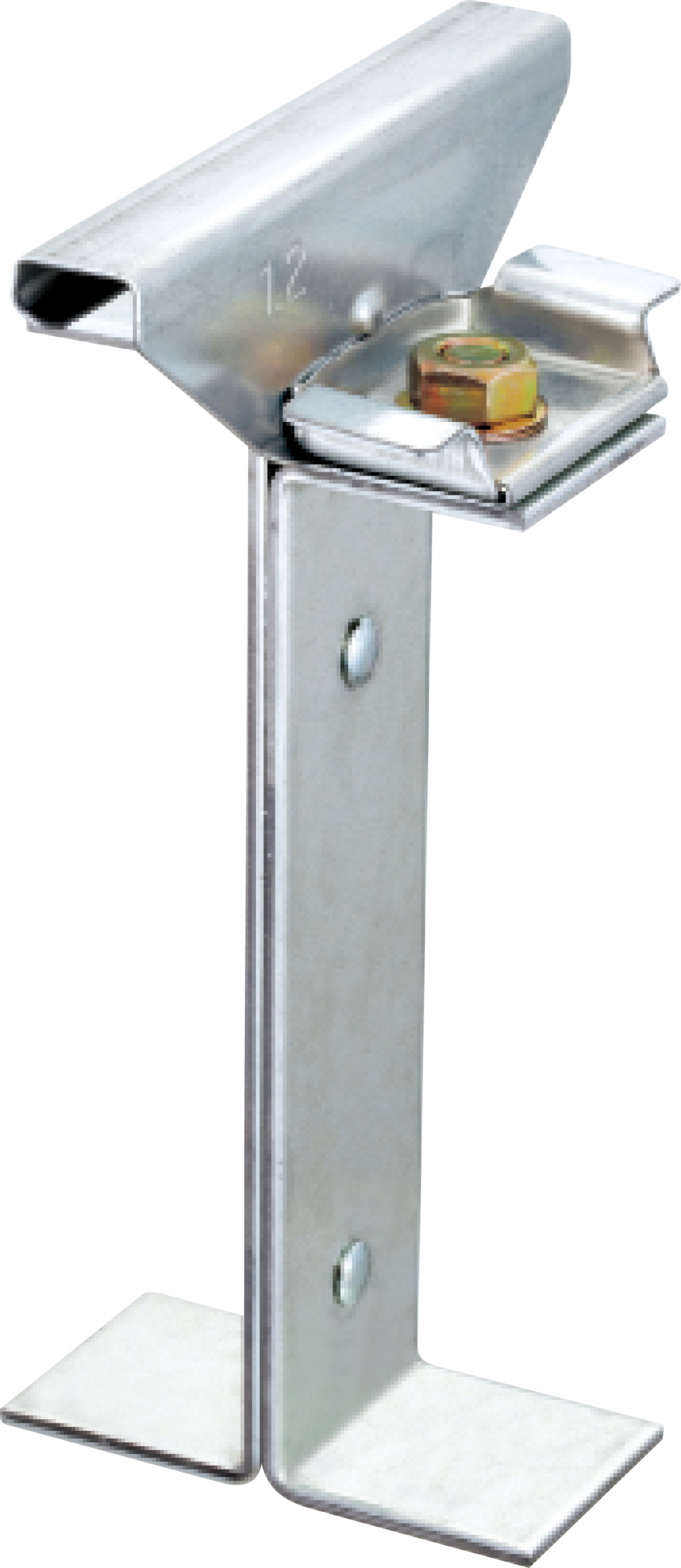

角ハゼ500タイプ単独フレーム

仕様

●用途：梁が斜め（折板斜めカット）になっている箇所に使用します。
●その他：材質等は下記コード表参照

※モバイル機器でご覧の方は表を横スクロールできます。

セット吊子タイプ	本体材質	本体板厚（t）	吊子材質	コード	吊子板厚	重量（㎏）	入数		※要パスワード
B吊子J130	亜鉛めっき鋼板	3.2	亜鉛めっき鋼板	180090S-01HBS	1.2	0.8	40	20U506-0	20U506-0	-
B吊子J150	亜鉛めっき鋼板	3.2	亜鉛めっき鋼板	180090S-01HBT	1.2	0.8	40	-	-
スーパーB吊子セット付	亜鉛めっき鋼板	3.2	亜鉛めっき鋼板	180097SPB	1.2	0.8	30	02H045-2	02H045-2	-
スーパーC吊子セット付	亜鉛めっき鋼板	3.2	亜鉛めっき鋼板	180096SP1B	1.0	0.8	30	02H046-2	02H046-2	-

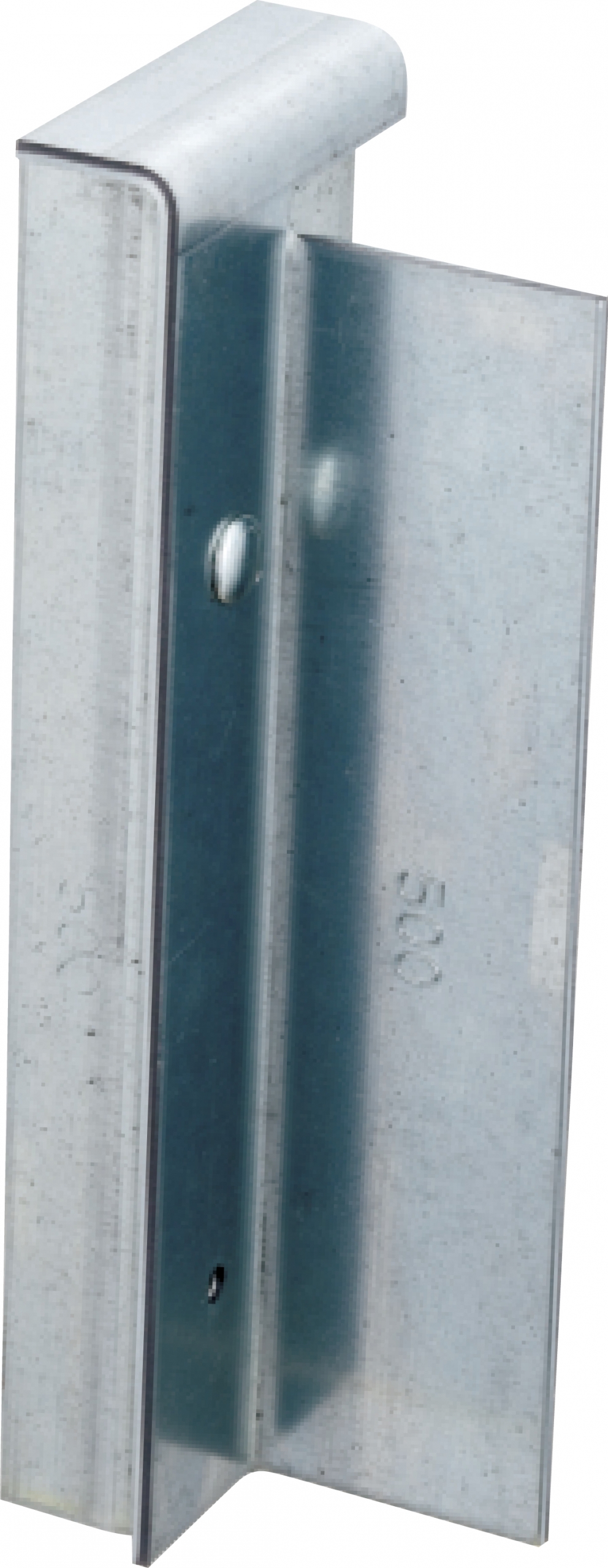

角ハゼ500タイプ補強脚

仕様

●用途：タイトフレームの正圧荷重強度を補強する場合に使用します。
●特長：タイトフレーム溶接後にも取り付け可能です。（後付け施工に対応）
●その他：材質等は下記コード表参照

※モバイル機器でご覧の方は表を横スクロールできます。

本体材質	本体板厚（t）	コード	重量（㎏）	入数		※要パスワード
亜鉛めっき鋼板	2.5	180019	0.5	40	06C175-2	06C175-2
