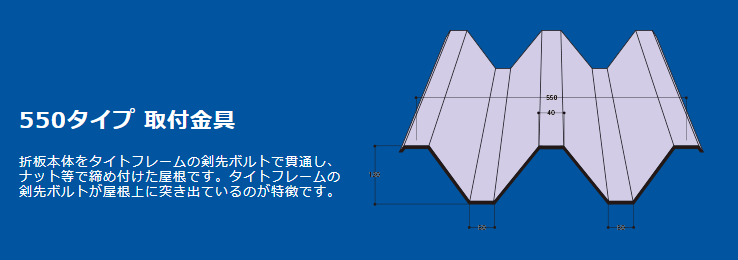

重ね式屋根用：550タイプ フレーム
重ね式折板
ハゼ式折板屋根
550タイプ タイトフレーム(ハイセット付)
仕様
●特長：チョン掛け不要「クイックボルト」により施工性が向上しました。
●本体材質：亜鉛めっき鋼板（板厚は下記コード表参照）
●剣先ボルト：3/8・M10 （材質は下記コード表参照） ※M10の剣先ボルトはクイックボルトではありません。
●ハイセット：クロメート・亜鉛山座・ラスパート・ステンレス
●本体材質：亜鉛めっき鋼板（板厚は下記コード表参照）
●剣先ボルト：3/8・M10 （材質は下記コード表参照） ※M10の剣先ボルトはクイックボルトではありません。
●ハイセット：クロメート・亜鉛山座・ラスパート・ステンレス
※モバイル機器でご覧の方は表を横スクロールできます。
| 剣先ボルトサイズ | 本体材質 | 板厚 （t） | 剣先ボルト材質 | ハイセットタイプ | コード | 重量 （㎏） | 入数 |  |  ※要パスワード |  |
|---|---|---|---|---|---|---|---|---|---|---|
| ３/８ | 亜鉛めっき鋼板 | 3.0 | 鉄（クロメート） | クロメート | 050020 | 0.9 | 30 | 97D060-0 | 97D060-0 | H14045 |
| 亜鉛山座 | 050080 | 0.9 | 30 | 97D060-0 | 97D060-0 | H14045 | ||||
| 鉄（ラスパート） | ラスパート | 050030 | 0.9 | 30 | 97D060-0 | 97D060-0 | H14045 | |||
| ステンレス | ステンレス | 050070 | 0.8 | 30 | 97D060-0 | 97D060-0 | H14045 | |||
| Ｍ10 | 亜鉛めっき鋼板 | 3.0 | 鉄（クロメート）※ | クロメート | - | 0.9 | 30 | - | - | - |
| 亜鉛山座 | - | 0.9 | 30 | - | - | - | ||||
| 鉄（ラスパート）※ | ラスパート | - | 0.9 | 30 | - | - | - | |||
| ステンレス※ | ステンレス | - | 0.8 | 30 | - | - | - |
550タイプ タイトフレーム ボルトなし
※モバイル機器でご覧の方は表を横スクロールできます。
550タイプ 妻フレーム(ハイセット付)
仕様
●用途：妻側（ケラバ・端部）専用のフレームです
●特長：チョン掛け不要「クイックボルト」により施工性が向上しました。
●本体材質：亜鉛めっき鋼板（板厚は下記コード表参照）
●剣先ボルト：3/8・M10 （材質は下記コード表参照） ※M10の剣先ボルトはクイックボルトではありません。
●ハイセット：クロメート・亜鉛山座・ラスパート・ステンレス
●特長：チョン掛け不要「クイックボルト」により施工性が向上しました。
●本体材質：亜鉛めっき鋼板（板厚は下記コード表参照）
●剣先ボルト：3/8・M10 （材質は下記コード表参照） ※M10の剣先ボルトはクイックボルトではありません。
●ハイセット：クロメート・亜鉛山座・ラスパート・ステンレス
※モバイル機器でご覧の方は表を横スクロールできます。
| 剣先ボルトサイズ | 本体材質 | 板厚 （t） | 剣先ボルト材質 | ハイセットタイプ | コード | 重量 （㎏） | 入数 | | ※要パスワード | |
|---|---|---|---|---|---|---|---|---|---|---|
| ３/８ | 亜鉛めっき鋼板 | 3.2 | 鉄（クロメート） | クロメート | 050100 | 0.6 | 40 | 98D299-0 | 98D299-0 | - |
| 亜鉛山座 | 050110 | 0.6 | 40 | 98D299-0 | 98D299-0 | - | ||||
| 鉄（ラスパート） | ラスパート | - | ー | 40 | - | - | - | |||
| ステンレス | ステンレス | - | ー | 40 | - | - | - | |||
| Ｍ10 | 亜鉛めっき鋼板 | 3.2 | 鉄（クロメート） | クロメート | - | ー | 40 | - | - | - |
| 亜鉛山座 | - | ー | 40 | - | - | - | ||||
| 鉄（ラスパート） | ラスパート | - | ー | 40 | - | - | - | |||
| ステンレス | ステンレス | - | ー | 40 | - | - | - |
