副資材その他部品

ルーフボルト　ボルトキャップ　ランドマンボルト　吊り吉　座付スタッドボルト　インサート　鼻隠金具　妻アングル　ハイセット　ケミカル面戸　ゴムパッキン　ハゼ面戸　ニューフリーバンド　3点セット　4点セット　5点セット　吊り吉用4点セット　ソフトタッチソケット　折板打抜きタガネ

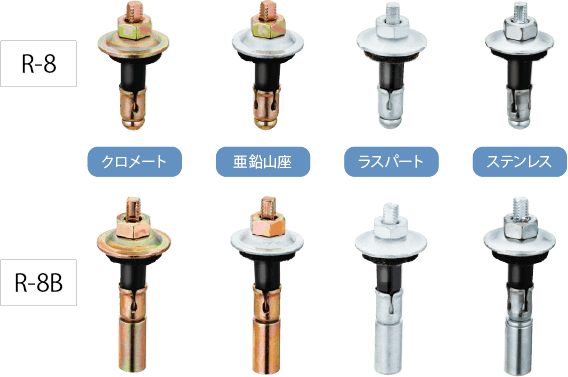

ルーフボルト

用途：ボルト式折板屋根重なり部の緊結用として。※用途以外で使用しないでください。

ルーフボルト

※モバイル機器でご覧の方は表を横スクロールできます。

タイプ	山座金・ナットタイプ	コード	入数		※要パスワード
R-8	クロメート	430100B	500（1袋100入×5）	99C282-6	99C282-6	-
	亜鉛山座	430100E	500（1袋100入×5）	99C282-6	99C282-6	-
	ラスパート	430100AJ	500（1袋100入×5）	08A072-2	08A072-2	-
	ステンレス	430100S	500（1袋100入×5）	03H037-2	03H037-2	-
R-8B	クロメート	430090B	400（1袋100入×4）	99C280-6	99C280-6	-
	亜鉛山座	430090E	400（1袋100入×4）	99C280-6	99C280-6	-
	ラスパート	430090A	400（1袋100入×4）	08A073-2	08A073-2	-
	ステンレス	430090S	400（1袋100入×4）	03H038-2	03H038-2	-

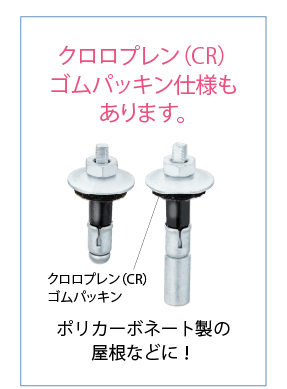

ルーフボルト（クロロプレン（CR）ゴムパッキン仕様）

※モバイル機器でご覧の方は表を横スクロールできます。

タイプ	山座金・ナットタイプ	コード	入数		※要パスワード
R-8	クロメート	430100BCR	500（1袋100入×5）	20Q027-0	20Q027-0	-
	亜鉛山座	430100ECR	500（1袋100入×5）	20Q027-0	20Q027-0	-
	ラスパート	430100ACR	500（1袋100入×5）	20Q028-0	20Q028-0	-
	ステンレス	430100SCR	500（1袋100入×5）	20Q029-0	20Q029-0	-
R-8B	クロメート	430090BCR	400（1袋100入×4）	20Q030-0	20Q030-0	-
	亜鉛山座	430090ECR	400（1袋100入×4）	-	-	-
	ラスパート	430090ACR	400（1袋100入×4）	20Q031-0	20Q031-0	-
	ステンレス	430090SCR	400（1袋100入×4）	20Q032-0	20Q032-0	-

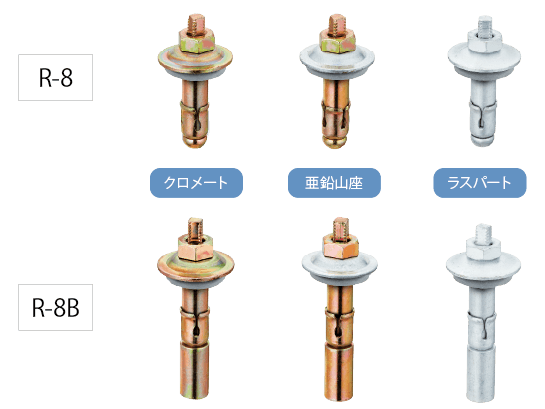

ルーフボルト（鋼製スリーブ仕様）

用途：ボルト式折板屋根重なり部の緊結用として。※用途以外で使用しないでください。

※モバイル機器でご覧の方は表を横スクロールできます。

タイプ	山座金・ナットタイプ	コード	入数		※要パスワード
R-8	クロメート	430100BS	500（1袋100入×5）	12N048-1	12N048-1	-
	亜鉛山座	430100ES	500（1袋100入×5）	12N048-1	12N048-1	-
	ラスパート	430100AJS	500（1袋100入×5）	12N048-1	12N048-1	-
R-8B	クロメート	430090BS	400（1袋100入×4）	12N050-1	12N050-1	-
	亜鉛山座	430090ES	400（1袋100入×4）	12N050-1	12N050-1	-
	ラスパート	430090AS	400（1袋100入×4）	12N050-1	12N050-1	-

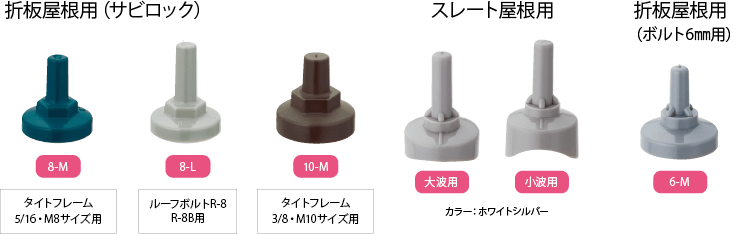

ボルトキャップ

※充填剤入りのタイプもあります。（8-Lを除く）　※特殊色対応致します。お問い合わせください。

折板屋根用（サビロック）

※モバイル機器でご覧の方は表を横スクロールできます。

サイズ	カラー	コード	入数（小箱）		※要パスワード
8-M	ブルー	CHU0054BU	1500（150入×10）	7D013-1	7D013-1	-
	グレー	CHU0054GR	1500（150入×10）			-
	新茶	CHU0054BR	1500（150入×10）			-
8-L	ブルー	CHU0055BU	1500（150入×10）	7D014-1	7D014-1	-
	グレー	CHU0055GR	1500（150入×10）			-
	新茶	CHU0055BR	1500（150入×10）			-
10-M	ブルー	CHU0056BU	1000（100入×10）	7D015-1	7D015-1	-
	グレー	CHU0056GR	1000（100入×10）			-
	新茶	CHU0056BR	1000（100入×10）			-

折板屋根用（6㎜用）

※モバイル機器でご覧の方は表を横スクロールできます。

カラー	コード	入数		※要パスワード
ブルー	CHU0059BU	150	-	-	-
グレー	CHU0059GR	150	-	-	-
ブラウン	CHU0059BR	150	-	-	-

スレート屋根用

※モバイル機器でご覧の方は表を横スクロールできます。

屋根タイプ	カラー	コード	入数		※要パスワード
大波用	ホワイトシルバー	CHU0057	200	-	-	-
小波用	ホワイトシルバー	CHU0058	200	-	-	-

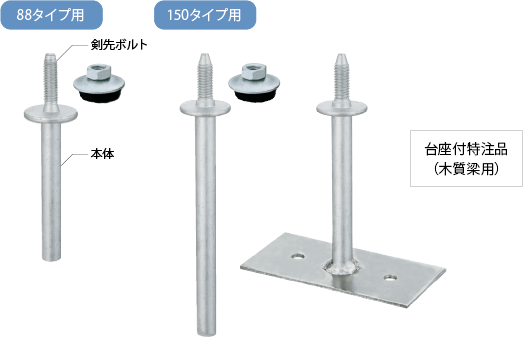

ランドマンボルト（ハイセット付）

仕様

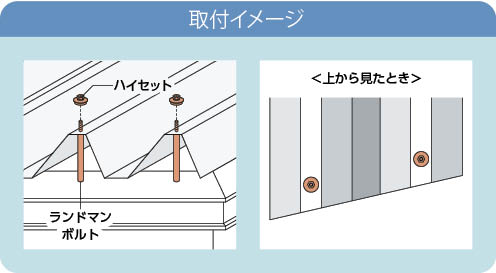

●用途：重ね式折板屋根で梁が斜め（折板斜めカット）になっている箇所に使用します。
●特長：木質梁用の台座付タイプも特注製作承ります。
●本体、剣先ボルト材質：下記コード表参照

※モバイル機器でご覧の方は表を横スクロールできます。

適合屋根	タイプ	ボルトサイズ	ハイセットタイプ	コード	重量（㎏）	入数	備考		※要パスワード
88タイプ用	台座なし	5/16 （インチネジ）	クロメート	430110C	0.2	200	本体、剣先ボルト：クロメート	97C390-2	97C390-2	-
			亜鉛山座	430110F	0.2	200	本体、剣先ボルト：クロメート			-
			ラスパート	430114C	0.2	200	本体、剣先ボルト：ラスパート			-
			ステンレス	430111C	0.2	200	本体：クロメート、剣先ボルト：ステンレス	-	-	-
	台座付（木造用）	特注製作いたします。						-	-	-
150タイプ用	台座なし	3/8 （インチネジ）	クロメート	430120C	0.3	100	本体、剣先ボルト：ユニクロ	97C391-1	97C391-1	-
			亜鉛山座	430120F	0.3	100	本体、剣先ボルト：ユニクロ			-
			ラスパート	430124C	0.3	100	本体、剣先ボルト：ラスパート			-
			ステンレス	430121C	0.3	100	本体：ユニクロ、剣先ボルト：ステンレス			-
	台座付（木造用）	特注製作いたします。						-	-	-

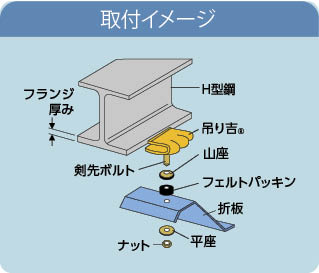

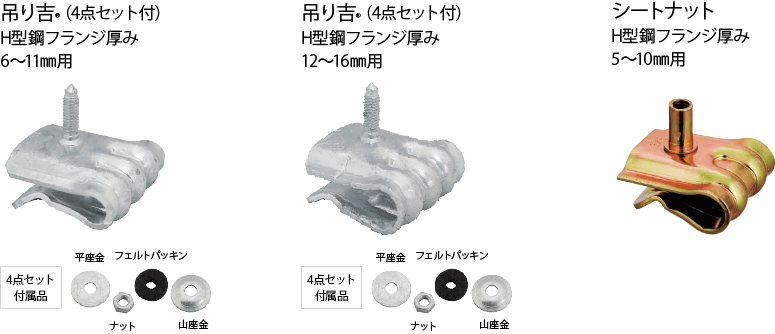

吊り吉

仕様

●用途：庇屋根など吊り折板工法に使用します。
●特長：H型鋼フランジ厚みの対応範囲を広げました。
●本体、剣先ボルト材質：下記コード表参照

吊り吉

※モバイル機器でご覧の方は表を横スクロールできます。

適合H鋼フランジ厚み	剣先ボルトサイズ	仕様	コード	重量（㎏）	入数		※要パスワード
6～11㎜	5/16 （インチネジ）	クロメート	434500J	0.3	100	14K033-2	14K033-2	N1681
		ドブめっき	434510J	0.3	100	14K033-2	14K033-2	N1681
		ステンレス剣先（クロメート仕上げ）	434515J	0.3	100	03H008-4	03H008-4	N1699
		ステンレス	434520J	0.3	100	03H008-4	03H008-4	N1692
	3/8 （インチネジ）	クロメート	434600J	0.3	100	14K033-2	14K033-2	N1681
		ドブめっき	434610J	0.3	100	14K033-2	14K033-2	N1681
		ステンレス剣先（クロメート仕上げ）	434615J	0.3	100	03H008-4	03H008-4	N1699
		ステンレス	434620J	0.3	100	03H008-4	03H008-4	N1692
12～16㎜	5/16 （インチネジ）	クロメート	434530	0.3	100	15A016-1	15A016-1	-
		ドブめっき	434540	0.3	100			-
		ステンレス剣先（クロメート仕上げ）	434545	0.3	100			-
		ステンレス	434550	0.3	100			-
	3/8 （インチネジ）	クロメート	434630	0.3	100			-
		ドブめっき	434640	0.3	100			-
		ステンレス剣先（クロメート仕上げ）	434645	0.3	100			-
		ステンレス	434650	0.3	100			-

シートナット

※モバイル機器でご覧の方は表を横スクロールできます。

適合H鋼フランジ厚み	剣先ボルトサイズ	仕様	コード	重量（㎏）	入数		※要パスワード
5～10㎜	3/8 （インチネジ）	クロメート	CHU0107ZC	―	100	-	-	-
5～10㎜	3/8 （インチネジ）	ラスパート	CHU0107RS	―	100	-	-	-

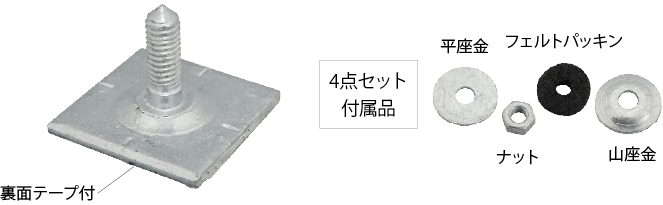

座付スタッドボルト

※モバイル機器でご覧の方は表を横スクロールできます。

剣先ボルトサイズ	仕様	コード	重量（㎏）	入数		※要パスワード
5/16 （インチネジ）	クロメート	430061A	0.1	500	-	-	-
	ドブめっき	430066A	0.1	500	-	-	-
	ステンレス剣先（クロメート仕上げ）	430063A	0.1	500	-	-	-
	オールステンレス	430064A	0.1	500	-	-	-
3/8 （インチネジ）	クロメート	430081A	0.1	400	-	-	-
	ドブめっき	430086DA	0.1	400	-	-	-
	ステンレス剣先（クロメート仕上げ）	430083A	0.1	400	-	-	-
	オールステンレス	430084A	0.1	400	-	-	-

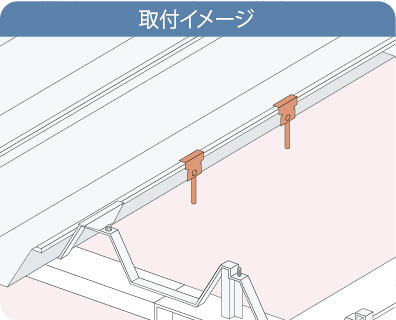

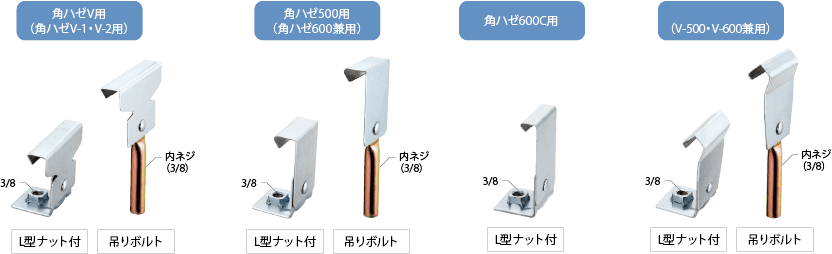

インサート

※モバイル機器でご覧の方は表を横スクロールできます。

適合屋根	形状タイプ	コード	吊子タイプ	重量（㎏）	入数		※要パスワード
角ハゼ V1・V2用	L型ナット	190050	―	0.1	100	97C222-2	97C222-2	-
角ハゼ V1・V2用	吊りボルト	190055	―	0.1	100	7C221-3	7C221-3	-
角ハゼ500角ハゼ600用	L型ナット	180017B	B吊子	0.1	100	01C113-2	01C113-2	-
	L型ナット	180017	C吊子	0.1	100	7C324-1	7C324-1	-
	吊りボルト	180016B	B吊子	0.1	100	09A045-1	09A045-1	-
	吊りボルト	180016	C吊子	0.1	100	7C323-2	7C323-2	-
角ハゼ600C用	L型ナット	710250	―	0.1	100	-	-	-
角ハゼV500角ハゼV600兼用	L型ナット	150015	―	0.1	100	7C284-3	7C284-3	-
角ハゼV500角ハゼV600兼用	吊りボルト	150016	―	0.1	100	7C283-4	7C283-4	-

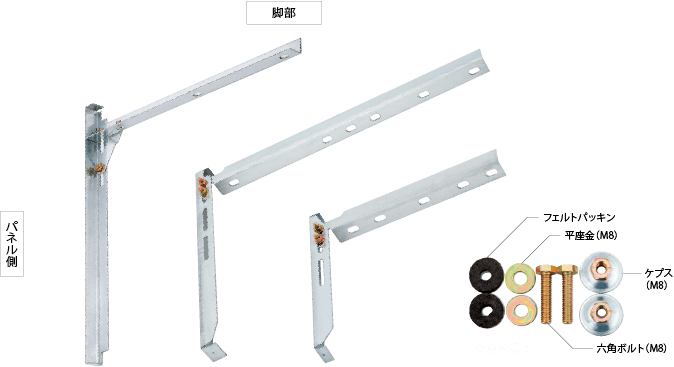

鼻隠金具

※モバイル機器でご覧の方は表を横スクロールできます。

適合鼻隠パネル	脚部	セット付属品	コード	重量（㎏）	入数		※要パスワード
パネル高さ300㎜（製品名：W-1)	L337	無し	401410	0.8	20	9D052-2	9D052-2	-
	L337	有り	401410DG	0.8	20	08A059-0	08A059-0	-
	L430	無し	401450	0.8	20	02A021-1	02A021-1	-
	L600	無し	401430	1.1	20	06C220-0	06C220-0	-
	L1200	無し	401415	2.3	10	00A007-1	00A007-1	-
パネル高さ450㎜（製品名：W-2)	L595	無し	401460	1.3	20	02H162-0	02H162-0	-
	L595	有り	401460DG	1.4	20	02H162-0	02H162-0	-
	L1200	無し	401465	2.3	10	04C004-0	04C004-0	-
パネル高さ600㎜	L630	無し	401600	2	10	01D023-5	01D023-5	-
パネル高さ600㎜	L1200	無し	401610	2.3	10	01D015-5	01D015-5	-

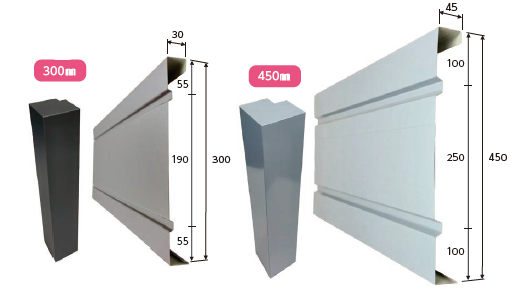

鼻隠しパネル

※モバイル機器でご覧の方は表を横スクロールできます。

タイプ	長さ(mm)	リブ	コード	重量(kg)	入数		※要パスワード
パネル高さ300mm	4000	無	CHU0127***	6.5	4	-	-	-
	4000	有	CHU0132***	6.5	4	-	-	-
	3000	無	CHU0126***	5.0	6	-	-	-
	3000	有	CHU0131***	5.0	6	-	-	-
パネル高さ300mm (コーナー)	-	-	CHU0129***	1.0	20	-	-	-
パネル高さ450mm	3000	-	CHU0128***	7.5	4	-	-	-
パネル高さ450mm (コーナー)	-	-	CHU0130***	2.0	20	-	-	-

妻アングル

※モバイル機器でご覧の方は表を横スクロールできます。

長さ	適合屋根／穴数	サイズ	材質	コード	入数		※要パスワード
L450	88タイプ専用／3穴	t3.0×35×40（穴側）×450	亜鉛めっき鋼板	400005	30	8D051-0	8D051-0	-
L450	88タイプ専用／3穴	t3.0×35×40（穴側）×450	ステンレス	400115	30	8D051-0	8D051-0	-
L650	88タイプ／4穴 150タイプ／3穴 S60タイプ／3穴各兼用	t3.0×35×40（穴側）×650	亜鉛めっき鋼板	400010A	20	8D052-1	8D052-1	-
	88タイプ／4穴 150タイプ／3穴 S60タイプ／3穴各兼用	t3.0×35×40（穴側）×650	ステンレス	400080A	20	8D052-1	8D052-1	-
	88タイプ専用／4穴	t3.0×35×40（穴側）×650	亜鉛めっき鋼板	400015A	20	03C089-1	03C089-1	-
	88タイプ専用／4穴	t3.0×35×40（穴側）×650	ステンレス	400085A	20	03C089-1	03C089-1	-
L750	ルーフ66タイプ専用／3穴	t3.0×35×40（穴側）×750	亜鉛めっき鋼板	400070A	15	8D053-0	8D053-0	-
L750	ルーフ66タイプ専用／3穴	t3.0×35×40（穴側）×750	ステンレス	400101A	15	8D053-0	8D053-0	-
L850	88タイプ／5穴 150タイプ／4穴各兼用	t3.0×35×40（穴側）×850	亜鉛めっき鋼板	400020A	15	8D054-0	8D054-0	-
L850	88タイプ／5穴 150タイプ／4穴各兼用	t3.0×35×40（穴側）×850	ステンレス	400120A	15	8D054-0	8D054-0	-
L1050	88タイプ／6穴 150タイプ／5穴各兼用	t3.0×35×40（穴側）×1050	亜鉛めっき鋼板	400030A	10	8D055-1	8D055-1	-
L1050	88タイプ／6穴 150タイプ／5穴各兼用	t3.0×35×40（穴側）×1050	ステンレス	400140A	10	8D055-1	8D055-1	-

ハイセット

※モバイル機器でご覧の方は表を横スクロールできます。

表面処理／材質	サイズ	コード	入数		※要パスワード
クロメート	5/16	10115	750入（75入×10袋）	-	-	-
	M8	10215	750入（75入×10袋）	-	-	-
	3/8	20205	600入（30入×20袋）	-	-	-
	M10	20485	600入（30入×20袋）	-	-	-
亜鉛山座	5/16	10155	750入（75入×10袋）	-	-	-
	M8	10226	750入（75入×10袋）	-	-	-
	3/8	20255	600入（30入×20袋）	-	-	-
	M10	20475	600入（30入×20袋）	-	-	-
ラスパート	5/16	10755	750入（75入×10袋）	-	-	-
	M8	10685	750入（75入×10袋）	-	-	-
	3/8	20855	600入（30入×20袋）	-	-	-
	M10	20655	600入（30入×20袋）	-	-	-
ステンレス	5/16	10315	750入（75入×10袋）	-	-	-
	M8	10615	750入（75入×10袋）	-	-	-
	3/8	20595	600入（30入×20袋）	-	-	-
	M10	20625	600入（30入×20袋）	-	-	-

ケミカル面戸

※モバイル機器でご覧の方は表を横スクロールできます。

タイプ	コード	入数		※要パスワード
サイディングS 上下組	CKM0010	100	-	-	-
角波用上下組	CKM0011	100	-	-	-

ゴムパッキン

※モバイル機器でご覧の方は表を横スクロールできます。

タイプ	サイズ	コード	入数	備考		※要パスワード
ブチルゴムパッキン	M8・5/16用	PBU7.524005GR	ー	用途：耐火認定物件や公共物件などに	-	-	-
ブチルゴムパッキン	Ｍ10・3/8用	PBU9.530005GR	ー	用途：耐火認定物件や公共物件などに	-	-	-
クロロプレン（CR）ゴムパッキン	M8・5/16用	PCR7.524005BL	ー	用途：ポリカ折板などに	-	-	-
クロロプレン（CR）ゴムパッキン	Ｍ10・3/8用	PCR9.530005BL	ー	用途：ポリカ折板などに	-	-	-

ハゼ面戸

※モバイル機器でご覧の方は表を横スクロールできます。

	タイプ	コード	入数	備考		※要パスワード
丸ハゼ用角500用	丸ハゼ用	CHUA005	1000	両丸タイプ	9C429-1	9C429-1	-
	角ハゼV1・V2用	CHUA006	1000		15A026-0	15A026-0	-
	角ハゼ500用	CHUA007	1000		15A025-0	15A025-0	-

ニューフリーバンド

※モバイル機器でご覧の方は表を横スクロールできます。

サイズ	コード	入数	備考		※要パスワード
10×10×2000㎜	PSC10102000GR	250	用途：面戸の隙間埋めなど	-	-	-

3点セット

※モバイル機器でご覧の方は表を横スクロールできます。

サイズ	表面処理／材質	コード		※要パスワード
5/16	クロメート	10011	-	-	-
	亜鉛山座	10101	-	-	-
	ラスパート	10106	-	-	-
	ステンレス	10301	-	-	-
	ドブめっき	-	-	-	-
M8	クロメート	10171	-	-	-
	亜鉛山座	10181	-	-	-
	ラスパート	10922	-	-	-
	ステンレス	10601	-	-	-
	ドブめっき	-	-	-	-
3/8	クロメート	20031	-	-	-
	亜鉛山座	20407	-	-	-
	ラスパート	20857	-	-	-
	ステンレス	20141	-	-	-
	ドブめっき	020031D	-	-	-
M10	クロメート	20401	-	-	-
	亜鉛山座	-	-	-	-
	ラスパート	-	-	-	-
	ステンレス	20601	-	-	-
	ドブめっき	-	-	-	-

4点セット

※モバイル機器でご覧の方は表を横スクロールできます。

サイズ	表面処理／材質	コード		※要パスワード
5/16	クロメート	10012	-	-	-
	亜鉛山座	10102	-	-	-
	ラスパート	10107	-	-	-
	ステンレス	10302	-	-	-
	ドブめっき	010012D	-	-	-
M8	クロメート	10172	-	-	-
	亜鉛山座	10182	-	-	-
	ラスパート	10921	-	-	-
	ステンレス	10602	-	-	-
	ドブめっき	-	-	-	-
3/8	クロメート	20032	-	-	-
	亜鉛山座	20408	-	-	-
	ラスパート	20858	-	-	-
	ステンレス	20142	-	-	-
	ドブめっき	-	-	-	-
M10	クロメート	20402	-	-	-
	亜鉛山座	20405	-	-	-
	ラスパート	20921	-	-	-
	ステンレス	20602	-	-	-
	ドブめっき	-	-	-	-

5点セット

※モバイル機器でご覧の方は表を横スクロールできます。

サイズ	表面処理／材質	コード		※要パスワード
5/16	クロメート	10013	-	-	-
	亜鉛山座	10103	-	-	-
	ラスパート	10108	-	-	-
	ステンレス	10303	-	-	-
	ドブめっき	010013D	-	-	-
M8	クロメート	10173	-	-	-
	亜鉛山座	10183	-	-	-
	ラスパート	10920	-	-	-
	ステンレス	10603	-	-	-
	ドブめっき	-	-	-	-
3/8	クロメート	20033	-	-	-
	亜鉛山座	20409	-	-	-
	ラスパート	20859	-	-	-
	ステンレス	20143	-	-	-
	ドブめっき	020033D	-	-	-
M10	クロメート	20403	-	-	-
	亜鉛山座	20406	-	-	-
	ラスパート	20920	-	-	-
	ステンレス	20603	-	-	-
	ドブめっき	-	-	-	-

吊り吉用　4点セット

※モバイル機器でご覧の方は表を横スクロールできます。

サイズ	表面処理／材質	コード		※要パスワード
5/16	クロメート	434500-02	-	-	-
	ステンレス	434515-02	-	-	-
	ドブめっき	434510-02	-	-	-
3/8	クロメート	434600-02	-	-	-
	ステンレス	434615-02	-	-	-
	ドブめっき	434610-02	-	-	-

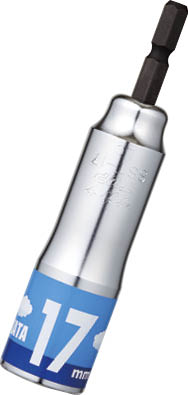

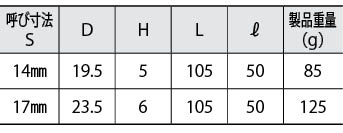

ソフトタッチソケット

※モバイル機器でご覧の方は表を横スクロールできます。

ソケット対辺	コード
14㎜	0V0001
17㎜	0V0002

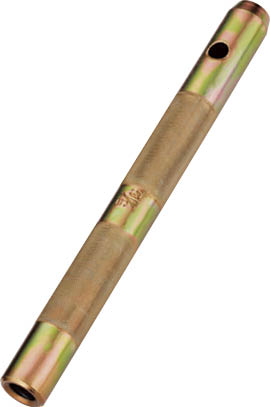

折板打抜きタガネ

※モバイル機器でご覧の方は表を横スクロールできます。

対象剣先ボルト	コード
5/16（M8兼用）	CHU0061
3/8（M10兼用）	CHU0062
