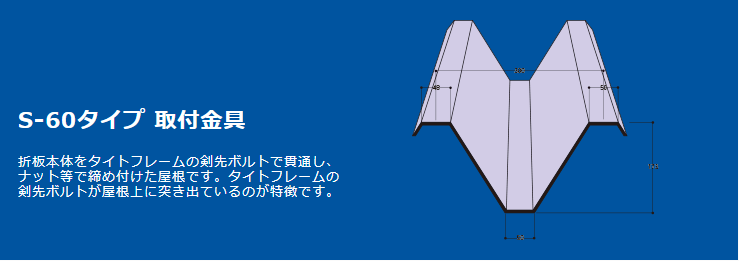

重ね式屋根用：S-60タイプ フレーム
重ね式折板
ハゼ式折板屋根
S-60タイプ 2連タイトフレーム(ハイセット付)
仕様
●特長：チョン掛け不要「クイックボルト」により施工性が向上しました。
●本体材質：亜鉛めっき鋼板・ステンレス（板厚は下記コード表参照）
●剣先ボルト：3/8・M10（材質は下記コード表参照） ※M10の剣先ボルトはクイックボルトではありません。

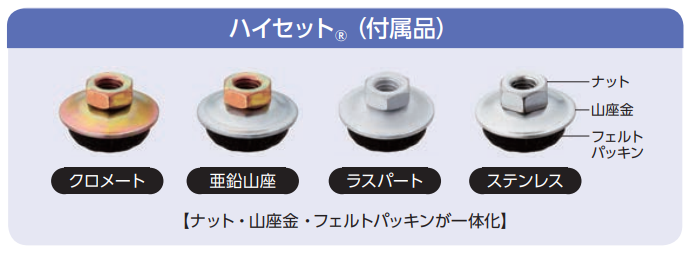

●ハイセット：クロメート・亜鉛山座・ラスパート・ステンレス
●本体材質：亜鉛めっき鋼板・ステンレス（板厚は下記コード表参照）
●剣先ボルト：3/8・M10（材質は下記コード表参照） ※M10の剣先ボルトはクイックボルトではありません。
●ハイセット：クロメート・亜鉛山座・ラスパート・ステンレス
※モバイル機器でご覧の方は表を横スクロールできます。
| 剣先ボルトサイズ | 本体材質 | 板厚（t） | 剣先ボルト材質 | ハイセットタイプ | コード | 重量（㎏） | 入数 |  |  ※要パスワード |  |
|---|---|---|---|---|---|---|---|---|---|---|
| ３/８ （インチネジ） | 亜鉛めっき鋼板 | 3.0 | 鉄（クロメート） | クロメート | 030091 | 0.9 | 30 | 98C485-1 | 98C485-1 | H13343 |
| 亜鉛山座 | 030170 | 0.9 | 30 | 98C485-1 | 98C485-1 | H13343 | ||||
| 鉄（ラスパート） | ラスパート | 030092 | 0.9 | 30 | 98C485-1 | 98C485-1 | H13343 | |||
| ステンレス | ステンレス | 030125 | 1 | 30 | 98C485-1 | 98C485-1 | H13343 | |||
| ステンレス | 3.0 | ステンレス | ステンレス | 030141 | 1 | 30 | 98C485-1 | 98C485-1 | H13343 | |
| Ｍ10 （ミリネジ） | 亜鉛めっき鋼板 | 3.0 | 鉄（クロメート）※ | クロメート | 030210 | 0.9 | 30 | 98C484-1 | 98C484-1 | H13343 |
| 亜鉛山座 | 030220 | 0.9 | 30 | 98C484-1 | 98C484-1 | H13343 | ||||
| 鉄（ラスパート）※ | ラスパート | - | 0.9 | 30 | - | - | - | |||
| ステンレス※ | ステンレス | 030350 | 0.9 | 30 | 98C484-1 | 98C484-1 | H13343 | |||
| ステンレス | 3.0 | ステンレス※ | ステンレス | - | 1 | 30 | - | - | - |
S-60タイプ タイトフレーム2連 ボルトなし
※モバイル機器でご覧の方は表を横スクロールできます。
| タイプ | 本体材質 | 板厚（t） | コード | 重量（㎏） | 入数 | | ※要パスワード | |
|---|---|---|---|---|---|---|---|---|
| 上穴有り | 亜鉛めっき鋼板 | 3.0 | 030110 | 0.9 | 30 | - | - | - |
S-60タイプ 3連タイトフレーム(ハイセット付)
仕様
●特長：チョン掛け不要「クイックボルト」により施工性が向上しました。
●本体材質：亜鉛めっき鋼板・ステンレス（板厚は下記コード表参照）
●剣先ボルト：3/8・M10（材質は下記コード表参照） ※M10の剣先ボルトはクイックボルトではありません。
●ハイセット：クロメート・亜鉛山座・ラスパート・ステンレス
●本体材質：亜鉛めっき鋼板・ステンレス（板厚は下記コード表参照）
●剣先ボルト：3/8・M10（材質は下記コード表参照） ※M10の剣先ボルトはクイックボルトではありません。
●ハイセット：クロメート・亜鉛山座・ラスパート・ステンレス
※モバイル機器でご覧の方は表を横スクロールできます。
| 剣先ボルトサイズ | 本体材質 | 板厚（t） | 剣先ボルト材質 | ハイセットタイプ | コード | 重量（㎏） | 入数 | | ※要パスワード | |
|---|---|---|---|---|---|---|---|---|---|---|
| ３/８ （インチネジ） | 亜鉛めっき鋼板 | 3.0 | 鉄（クロメート） | クロメート | 030011 | 1.8 | 20 | 97C253-0 | 97C253-0 | H11289 |
| 亜鉛山座 | 030035 | 1.8 | 20 | 97C253-0 | 97C253-0 | H11289 | ||||
| 鉄（ラスパート） | ラスパート | 030012 | 1.5 | 20 | 97C253-0 | 97C253-0 | H11289 | |||
| ステンレス | ステンレス | 030045 | 1.6 | 20 | 97C253-0 | 97C253-0 | H11289 | |||
| ステンレス | 3.0 | ステンレス | ステンレス | 030061 | ー | 20 | - | - | - | |
| Ｍ10 （ミリネジ） | 亜鉛めっき鋼板 | 3.0 | 鉄（クロメート）※ | クロメート | 030280 | 1.8 | 20 | 97C251-0 | 97C251-0 | H11289 |
| 亜鉛山座 | - | 1.8 | 20 | - | - | - | ||||
| 鉄（ラスパート）※ | ラスパート | 030295 | 1.5 | 20 | 97C251-0 | 97C251-0 | H11289 | |||
| ステンレス※ | ステンレス | 030300 | 1.6 | 20 | 97C251-0 | 97C251-0 | H11289 |
S-60タイプ タイトフレーム3連 ボルトなし
※モバイル機器でご覧の方は表を横スクロールできます。
S-60タイプ クイック妻フレーム(ハイセット付)
仕様
●用途：妻側（ケラバ・端部）専用のフレームです。
●特長：チョン掛け不要「クイックボルト」により施工性が向上しました。
●本体材質：亜鉛めっき鋼板・ステンレス（板厚は下記コード表参照）
●剣先ボルト：3/8・M10（材質は下記コード表参照） ※M10の剣先ボルトはクイックボルトではありません。
●ハイセット：クロメート・亜鉛山座・ラスパート・ステンレス
●特長：チョン掛け不要「クイックボルト」により施工性が向上しました。
●本体材質：亜鉛めっき鋼板・ステンレス（板厚は下記コード表参照）
●剣先ボルト：3/8・M10（材質は下記コード表参照） ※M10の剣先ボルトはクイックボルトではありません。
●ハイセット：クロメート・亜鉛山座・ラスパート・ステンレス
※モバイル機器でご覧の方は表を横スクロールできます。
| 剣先ボルトサイズ | 本体材質 | 板厚（t） | 剣先ボルト材質 | ハイセットタイプ | コード | 重量（㎏） | 入数 | | ※要パスワード | |
|---|---|---|---|---|---|---|---|---|---|---|
| ３/８ （インチネジ） | 亜鉛めっき鋼板 | 3.0 | 鉄（クロメート） | クロメート | 030014 | 0.8 | 20 | 98C486-1 | 98C486-1 | - |
| 亜鉛山座 | 030013 | 0.8 | 20 | 98C486-1 | 98C486-1 | - | ||||
| 鉄（ラスパート） | ラスパート | 030391 | 0.8 | 20 | 98C486-1 | 98C486-1 | - | |||
| ステンレス | ステンレス | 030053 | 0.8 | 20 | 98C486-1 | 98C486-1 | - | |||
| ステンレス | 3.0 | ステンレス | ステンレス | 030054 | ー | 20 | 98C486-1 | 98C486-1 | - | |
| Ｍ10 （ミリネジ） | 亜鉛めっき鋼板 | 3.0 | 鉄（クロメート） | クロメート | 030370 | 0.8 | 20 | 97C255-2 | 97C255-2 | - |
| 亜鉛山座 | 030380 | 0.8 | 20 | 97C255-2 | 97C255-2 | - | ||||
| 鉄（ラスパート） | ラスパート | - | 0.8 | 20 | - | - | - | |||
| ステンレス | ステンレス | 030360 | 0.8 | 20 | 97C255-2 | 97C255-2 | - | |||
| ステンレス | 3.0 | ステンレス | ステンレス | 030390 | ー | 20 | - | - | - |
